EXER3: 分析 bootloader 进入保护模式的过程*
BIOS 将通过读取硬盘主引导扇区到内存，并转跳到对应内存中的位置执行 bootloader。从练习 2 中我们知道从 $cs=0 $ip=7c00 开始即为 bootloader 的开始。通过 bootasm.S 中的注释和 gdb 调试就很容易分析从实模式进入保护模式的过程。
分析 bootasm.s 代码，具体有以下几个步骤：
- 禁用中断， flag 置零，段寄存器置零：
.code16
cli # Disable interrupts
cld # String operations increment
xorw %ax, %ax # Segment number zero
movw %ax, %ds # -> Data Segment
movw %ax, %es # -> Extra Segment
movw %ax, %ss # -> Stack Segment
- 开启 A20：
Q1: 为何开启 A20，以及如何开启 A20?
为了与早期的 pc 兼容，物理地址线 20 在实模式下置于低位，将访问地址控制在 1M 内。在保护模式下，需要开启 A20，否则只能访问奇数地址的内存（第 20 位为 0）。
seta20.1:
inb $0x64, %al # 从 0x64 端口读一个字节存入 al 寄存器，0x64 为状态寄存器。
testb $0x2, %al # 与运算
jnz seta20.1 # 判断状态寄存器的第二位是否为 1，即输入缓冲区中有无数据。等待输入缓冲区为空。
movb $0xd1, %al
outb %al, $0x64 # 向 0x64 端口发送 0xd1，即 write 8042 output port (P2)
seta20.2:
inb $0x64, %al # 同上，等待输入缓冲区空。
testb $0x2, %al
jnz seta20.2
movb $0xdf, %al
outb %al, $0x60 # 将 0xdf(11011111) 写到 0x60 端口，以置 A20 为 1。
- 初始化 GDT 表：
实模式下的寻址方式： cs<<4 + ip 保护模式下的寻址方式： base(index(cs)) + eip

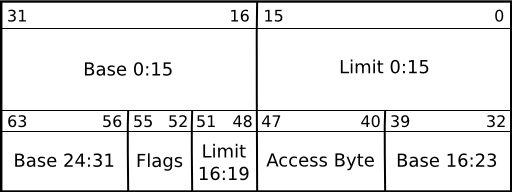

段描述符的格式如下：
- 段基地址(base)：规定线性空间中段的起始地址，32 位长。
- 段界限(limit)：规定段的大小，20 位长，可以以字节或 4K 字节为单位。
-
段属性：描述各种性质，在格式中的 Flags 和 Access Byte 部分，具体结构如下：
- Pr: 段存在位，对于所有可用段必置 1。
- Privi: 2 位，控制权限 0~3。
- 1: 此位为 1 表示为数据段或代码段，为 0 则表示是一个系统段
- Ex: 可执行位，即数据段为 0，代码段为 1。
- DC: Direction/Conforming 位
- 对于数据段，0 表示向上扩展，对应可访问地址位 (base~base+limit)，1 表示向下扩展，对应可访问地址为 (base+limit~MAX_ADDR)
- 对于代码段，0 表示只能被同权限执行，1 表示一致性代码段，即可以从低特权级转移到该段执行。
- RW: 可读/可写位，对于数据段，永远可读，此位表示是否可写；对代码段，永远不可写，此位表示是否可读。
- Ac: 设置为 0 即可，访问段时，CPU 设为 1。
- Gr: 粒度值，0 表示 limit 单位为 byte，1 表示 limit 单位为 4KB （一页）。
- Sz: size 位，0 表示为 16 位，1 表示 32 位。
- Sz: 右一位: 在 x86_64 中指明为 64 位描述符，此时的 Sz 值应为 0。
GDT (Global Descriptor Table)，全局描述符表是一个保存多个段描述符的“数组”，其起始地址保存在全局描述符表寄存器 GDTR 中。GDTR 长 48 位，其中高 32 位为基地址，低 16 位为段界限。GDTR 中的段界限以字节为单位。对于含有 N 个描述符的描述符表的段界限通常可设为 8*N-1。
段选择子，即用于定位段描述符表中表项的索引。结构如下：
| 1 | 0 | 字节
| 7654321076543 2 10| 比特
| ------------ |-|--| 占位
| INDEX |T|R | 含义
| |I|P |
| | |L |
- index: 在 GDT 或 LDT 中的索引号，可见一个 GDT 表中最多 2^{13} 个表项。
- TI: 0 表示 GDT，1 表示 LDT。
- RPL: 请求特权级。
Q2: 如何初始化 GDT 表?
# asm.h
#define SEG_NULLASM \
.word 0, 0; \
.byte 0, 0, 0, 0
#define SEG_ASM(type,base,lim) \
.word (((lim) >> 12) & 0xffff), ((base) & 0xffff); \
.byte (((base) >> 16) & 0xff), (0x90 | (type)), \
(0xC0 | (((lim) >> 28) & 0xf)), (((base) >> 24) & 0xff)
# bootstrap.S
# Bootstrap GDT
.p2align 2 # force 4 byte alignment
gdt:
SEG_NULLASM # null seg GDT表的第一项不能被使用，因此置 0
SEG_ASM(STA_X|STA_R, 0x0, 0xffffffff) # code seg for bootloader and kernel
SEG_ASM(STA_W, 0x0, 0xffffffff) # data seg for bootloader and kernel
gdtdesc:
.word 0x17 # sizeof(gdt) - 1
.long gdt # address gdt
lgdt gdtdesc # 加载 GDT 表
以上定义了一个含有三个表项的 GDT，通过 ldgt 命令加载，传入 gdt 表段界限（8*N-1）和 gdt 的地址。由此初始化了 GDT 表。
- 使能，进入保护模式
Q3: 如何使能和进入保护模式?
初始化 GDT 表后，通过将控制寄存器 cr0 最低为置 1 来标志进入保护模式：
movl %cr0, %eax
orl $CR0_PE_ON, %eax
movl %eax, %cr0
ljmp $PROT_MODE_CSEG, $protcseg
置位后进行一个跳转，此处已经是 32 位的寻址模式，$PROT_MODE_CSEG 为代码段的选择子。在此前的 GDT 表中已看到其基地址为 0 ，在此之后就执行 32 位的代码。
进入保护模式：
.code32 # Assemble for 32-bit mode
protcseg:
# Set up the protected-mode data segment registers
movw $PROT_MODE_DSEG, %ax # Our data segment selector
movw %ax, %ds # -> DS: Data Segment
movw %ax, %es # -> ES: Extra Segment
movw %ax, %fs # -> FS
movw %ax, %gs # -> GS
movw %ax, %ss # -> SS: Stack Segment
# Set up the stack pointer and call into C. The stack region is from 0--start(0x7c00)
movl $0x0, %ebp
movl $start, %esp
call bootmain
# If bootmain returns (it shouldn't), loop.
spin:
jmp spin
在进入保护模式后，程序在重新对段寄存器进行了初始化后，设置栈的指针并转入 C 函数 bootmain 执行（ebp = 0,esp = 0x7c00）。为了防止 bootmain 返回，还写了一个循环。。。
