Linux Kernel Page Table Evolution*
Tldr
内核页表初始化过程，如何由最初的恒等映射转变为直接映射。page fault 函数在什么时候注册。
Before decompression*
在解压内核之前，为处理器进入 64 位做准备时，在 arch/x86/boot/compressed/head_64.S 中的 startup_32 部分配置了内核第一张页表。
Hint
当然，如果 bootloader 根据 64 位的内核启动约定，直接跳转到 startup_64 处执行，则需要提供页表供内核使用。

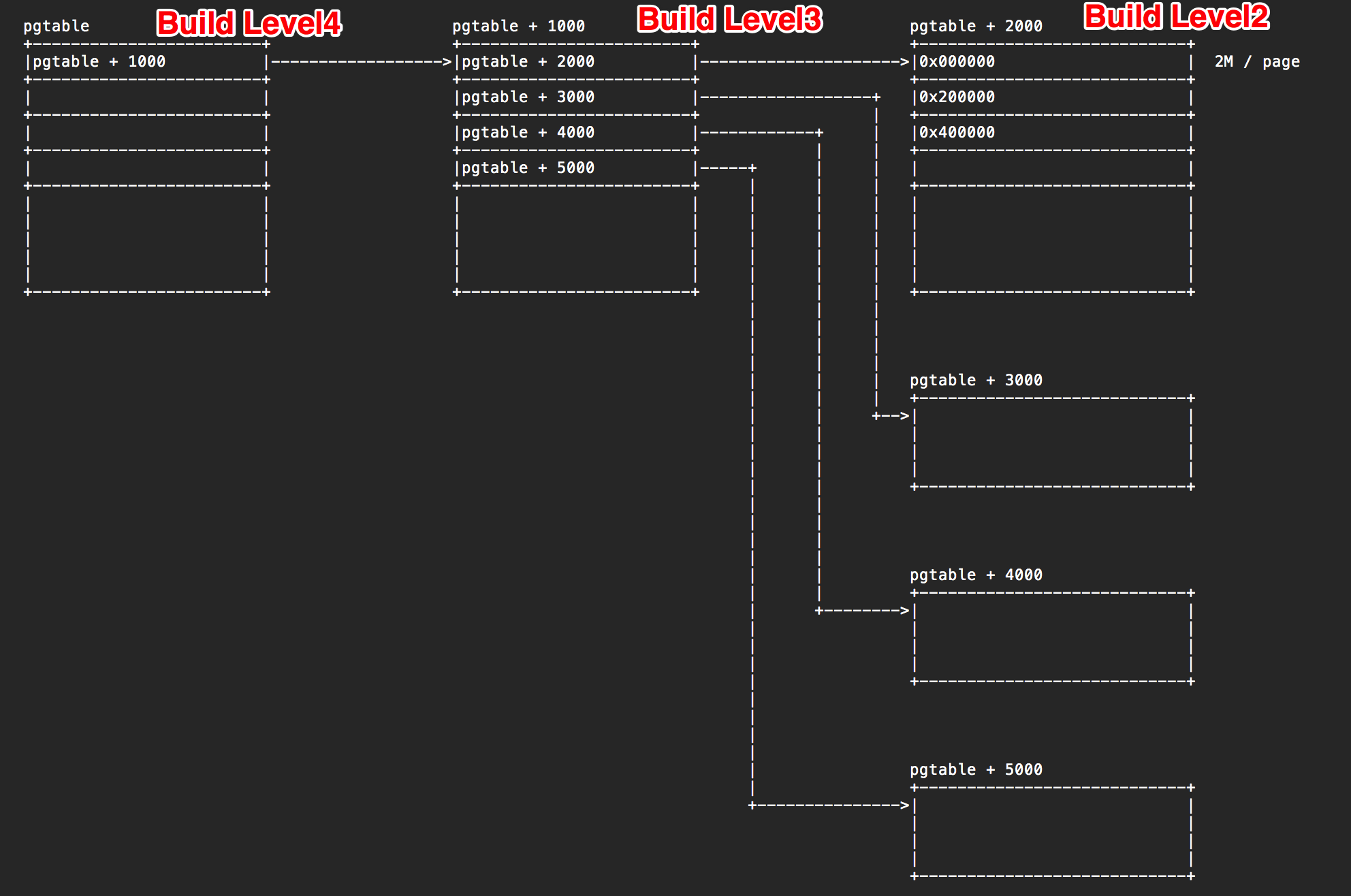

第一张页表映射了 4G 的物理内存，采用 2M 大页，共使用 6 个页表页，顶级页表 1 个，3 级页表 1 个，2 级页表 4 个。采用恒等映射，即虚拟地址等于物理地址，如下图。
Page table compiled in*
内核解压后，跳转到 arch/x86/kernel/head_64.S 中的 startup_64 中执行，这里是解压后内核的起始部分。恒等映射无法满足内核的需求，因此需要重新创建页表，切换成直接映射（物理地址+基址）。
这部分页表的雏形其实已经写在代码里。而由于 KASLR 的存在，内核加载地址与编译时不同，因此需要计算加载的偏移，修正页表项。这些工作由 arch/x86/kernel/head64.c 中的 __startup_64 完成，主要涉及以下几个页表符号。
// arch/x86/kernel/head_64.S
SYM_DATA_START_PTI_ALIGNED(early_top_pgt)
.fill 512,8,0
.fill PTI_USER_PGD_FILL,8,0
SYM_DATA_END(early_top_pgt)
SYM_DATA_START_PAGE_ALIGNED(level3_kernel_pgt)
.fill L3_START_KERNEL,8,0
.quad level2_kernel_pgt - __START_KERNEL_map + _KERNPG_TABLE_NOENC
.quad level2_fixmap_pgt - __START_KERNEL_map + _PAGE_TABLE_NOENC
SYM_DATA_END(level3_kernel_pgt)
SYM_DATA_START_PAGE_ALIGNED(level2_kernel_pgt)
/*
* 512 MB kernel mapping. We spend a full page on this pagetable
* anyway.
*
* The kernel code+data+bss must not be bigger than that.
*
* This table is eventually used by the kernel during normal
* runtime.
*/
PMDS(0, __PAGE_KERNEL_LARGE_EXEC,
KERNEL_IMAGE_SIZE/PMD_SIZE)
SYM_DATA_END(level2_kernel_pgt)
SYM_DATA_START_PAGE_ALIGNED(level2_fixmap_pgt)
.fill (512 - 4 - FIXMAP_PMD_NUM),8,0
pgtno = 0
.rept (FIXMAP_PMD_NUM)
.quad level1_fixmap_pgt + (pgtno << PAGE_SHIFT) - __START_KERNEL_map \
+ _PAGE_TABLE_NOENC;
pgtno = pgtno + 1
.endr
/* 6 MB reserved space + a 2MB hole */
.fill 4,8,0
SYM_DATA_END(level2_fixmap_pgt)
SYM_DATA_START_PAGE_ALIGNED(level1_fixmap_pgt)
.rept (FIXMAP_PMD_NUM)
.fill 512,8,0
.endr
SYM_DATA_END(level1_fixmap_pgt)

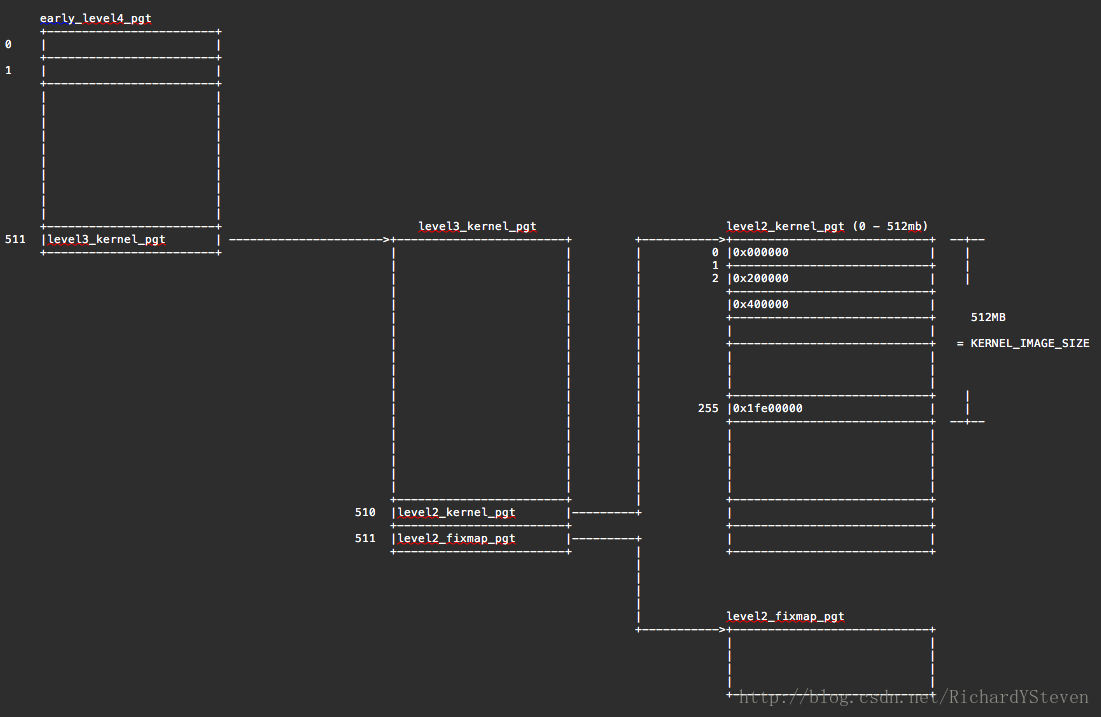

其实从符号定义来看就差不多能知道这个页表的结构，如下图(注意还是 2M 大页）。而 __startup_64 中要做的就是修正这些页表项中由于 KASLR 可能存在的地址偏差。
early_top_pgt[511] -> level3_kernel_pgt[0]
level3_kernel_pgt[510] -> level2_kernel_pgt[0]
level3_kernel_pgt[511] -> level2_fixmap_pgt[0]
level2_kernel_pgt[0] -> 512 MB kernel mapping
level2_fixmap_pgt[506] -> level1_fixmap_pgt
Identity mapping again*

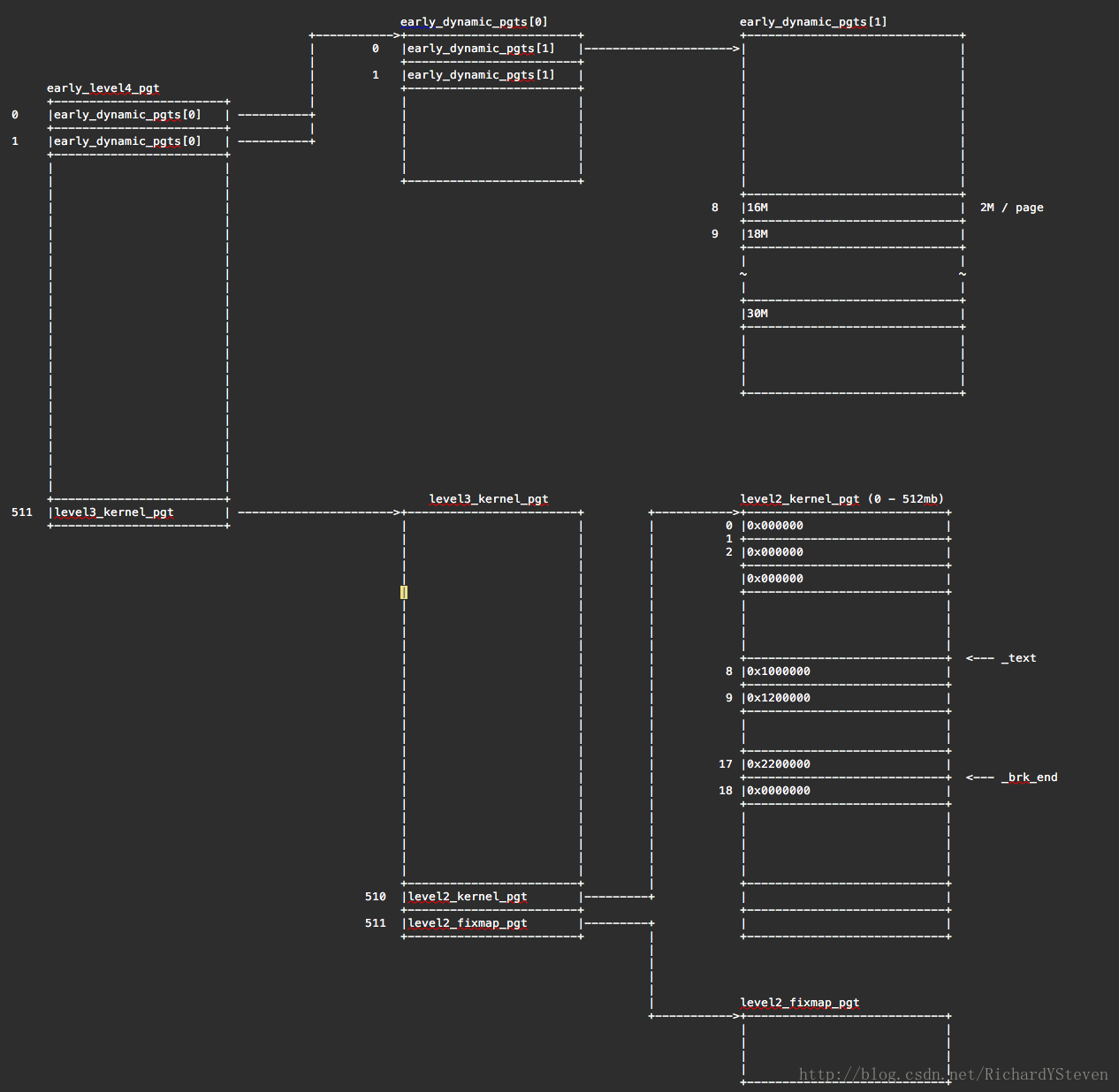

在 __startup_64 的后半部分，又建立了覆盖整个内核镜像大小的恒等映射，将 early_top_pgt 的前两个表项指向 early_dynamic_pgts。
early_top_pgt[0], early_top_pgt[1] -> early_dynamic_pgts[0]
early_dynamic_pgts[0][0], early_dynamic_pgts[0][1] -> early_dynamic_pgts[1]
建立这段恒等映射是为了页表切换，相关代码如下。
/* Setup early boot stage 4-/5-level pagetables. */
addq phys_base(%rip), %rax
movq %rax, %cr3
/* Ensure I am executing from virtual addresses */
movq $1f, %rax
ANNOTATE_RETPOLINE_SAFE
jmp *%rax
1:

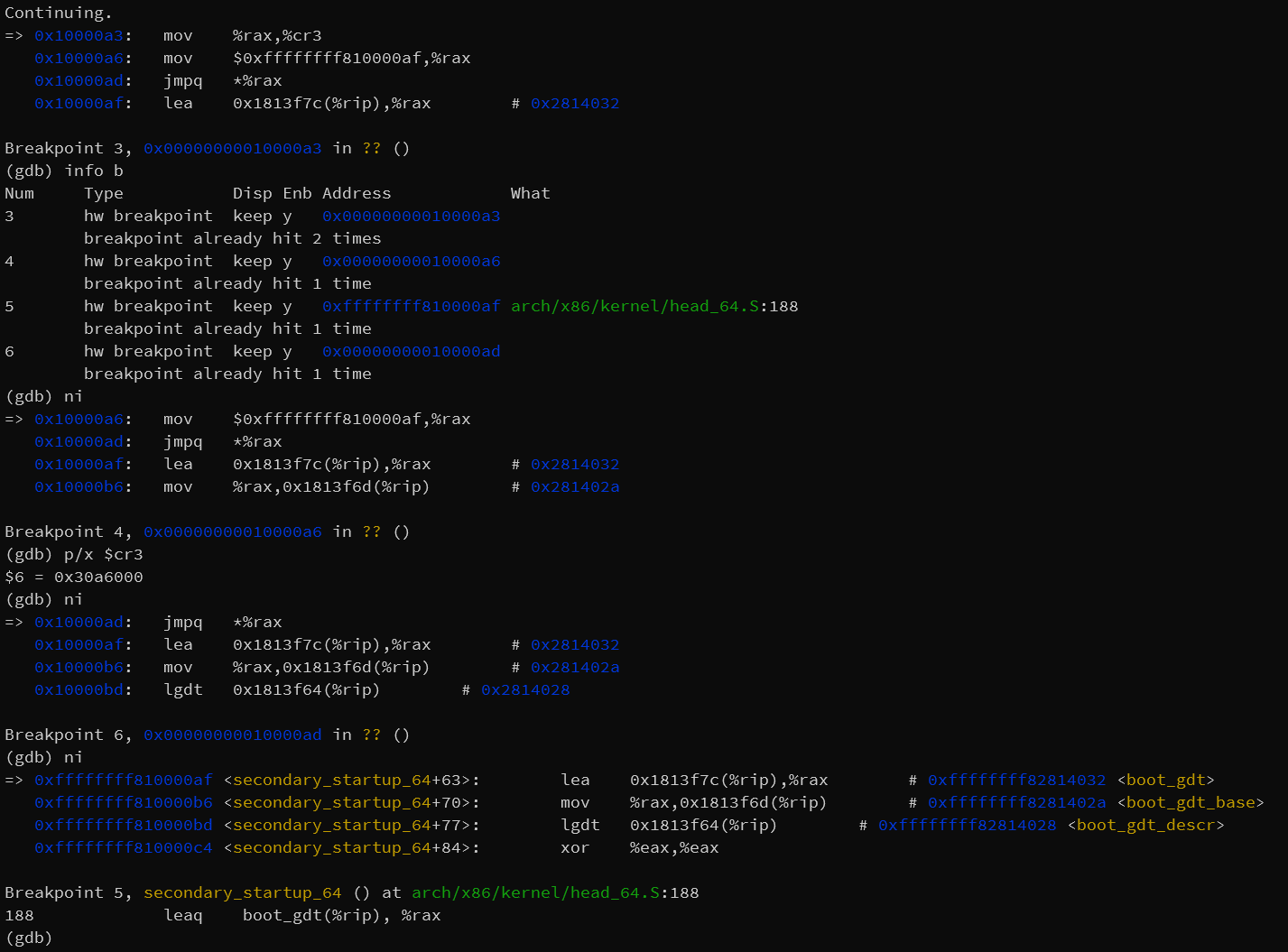

先设置 CR3，然后将标号 1 的地址（虚拟地址）写入 RAX 并跳转过去，就从之前的恒等映射切换到直接映射的虚拟地址执行。而如果在新的页表中没有恒等映射，那么 MOV-to-CR3 之后，RIP 依旧是恒等映射的地址，下一条指令取指直接失败，系统崩溃。使用 GDB 调试页表切换过程，如下图。可以看到，跳转之后就到了有符号的虚拟地址空间执行（调试这段代码最好每条指令都设一个硬件断点，不然用 ni 停不下来）。
而在进入 arch/x86/kernel/head64.c 中的 x86_64_start_kernel 中后，会将 early_top_pgt 除最后一项以外的部分都清零，因为已经用不到恒等映射，并将最后一项复制到未来的顶级页表 init_top_pgt。

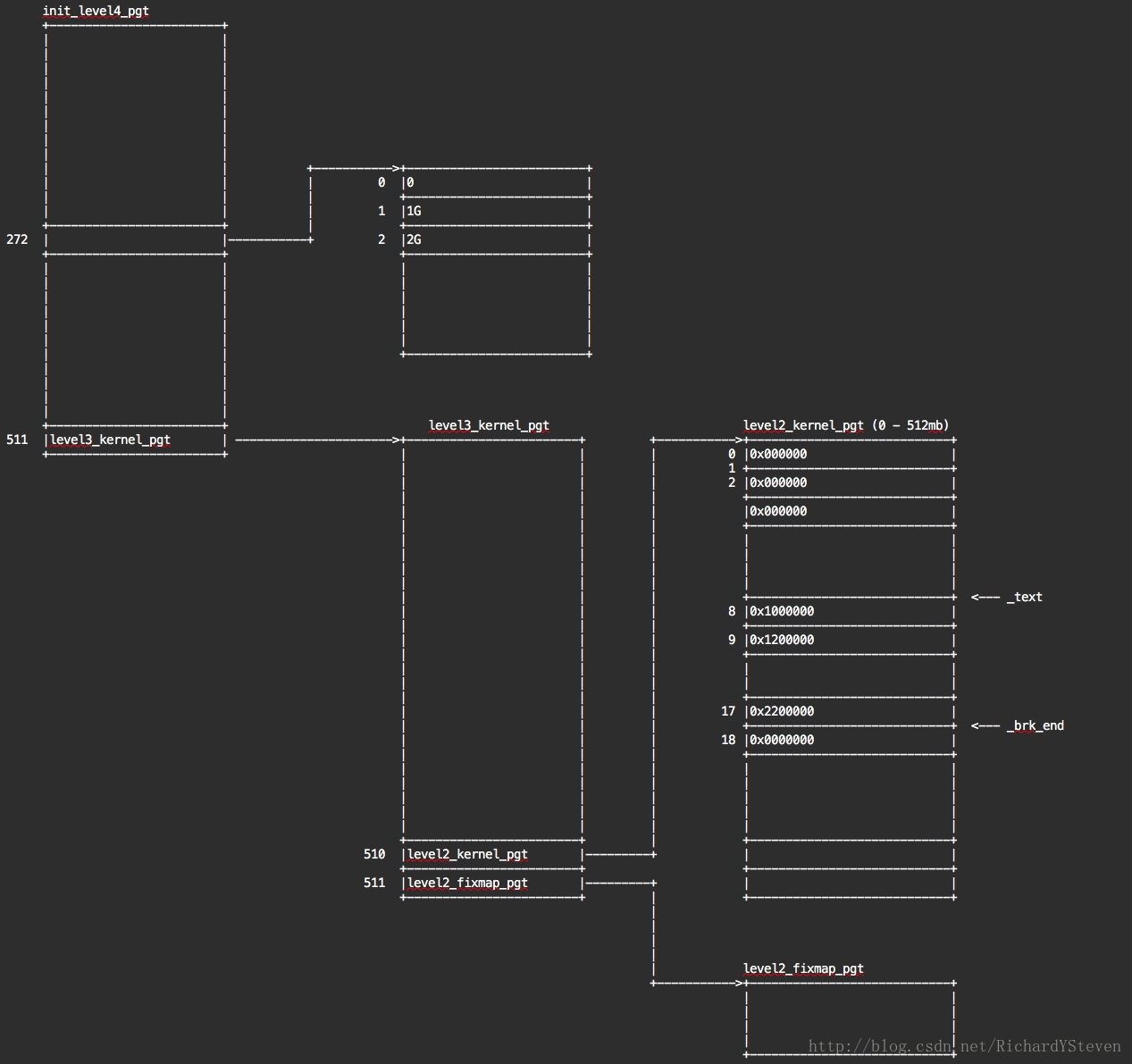

在很久之后的 arch/x86/kernel/setup.c 中的 setup_arch 会调用 arch/x86/mm/init_64.c 中的 cleanup_highmap 对内核镜像相关的页表映射进行裁剪，只留下从 _text 到 _brk_end 这段空间的映射。裁剪后的页表如下图。（图上还画上了已经清零的 early_top_pgt 的前两项）
Mapping the whole memory*
setup_arch 会调用 init_mem_mapping 直接映射完整物理地址，基地址为 0xffff888000000000，即 virtual_addr = phys_addr + 0xffff888000000000。对应 init_level4_pgt 的第 273 ((0xffff888000000000 >> 39) & 0x1ff)项（图中是旧版 Linux，当时的基地址还是 0xffff880000000000，因此是 272）。

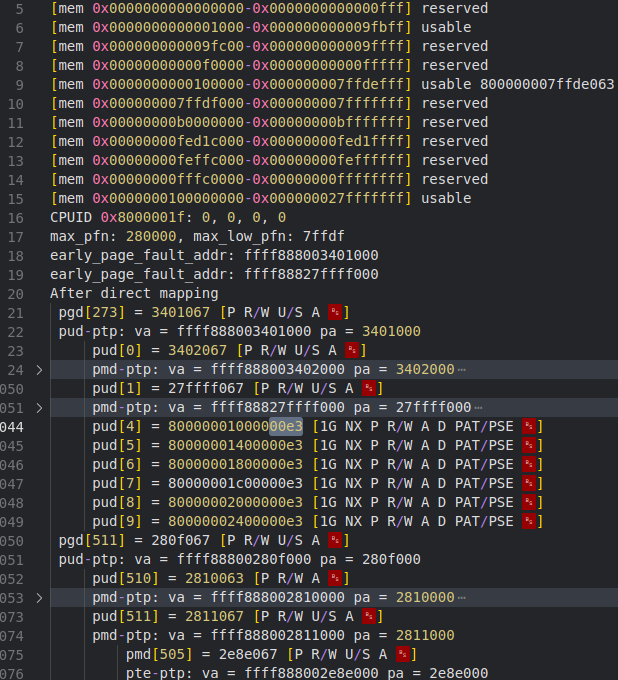

下面探究直接映射包含的物理地址范围，在 init_mem_mapping 中加入页表遍历，设置虚拟机内存为 8G 后的直接映射页表结构如下图。
其中高端连续的内存部分都映射为 1G 的大页，而 4G 以下的部分，因为有内存不可用，则被映射为 2M 或 4K 页。
值得注意的是，最终映射到的物理地址空间最高地址已经到了 10G，可以参考上图中最开始的 e820 表，并不是所有物理内存都可用，因此需要把内存条上的地址往后错开。而这部分信息来自 memblock，从硬件 e820 获取。
直接映射的函数调用流程如下。先划分内存区域，然后从高到低逐级分配和建立页表。
// arch/x86/mm/init.c
init_mem_mapping ->
init_memory_mappiing(0, ISA_END_ADDRESS)
memory_map_bottom_up() / memory_map_top_down() ->
init_range_memory_mapping ->
for_each_mem_pfn_range()
init_memory_mapping ->
split_mem_range
kernel_physical_mapping_init ->
__kernel_physical_mapping_init ->
alloc_low_page
phys_p4d_init ->
phys_pud_init ->
alloc_low_page
phys_pmd_init ->
alloc_low_page
phys_pte_init ->
set_pte_init
从 alloc_low_page 的代码来看，部分页表页是在 pgt_buf_start 到 pgt_buf_top 的范围内分配，而这个范围只有 12 个页，具体是否使用这段内存是在 init_range_memory_mapping 中根据要映射的物理地址判断跟当前空闲的缓冲区起始地址 pgt_buf_end 以及 pgt_buf_top 比较。如果不能使用，就要从 memblock 分配。
Monitoring PTPs*
到此已经了解了内核页表初始化的大概流程，而在直接映射后的内核对页表页分为两类：
- 有符号的几个页表页，如
init_top_pgt（被 define 为swapper_pg_dir）、level3_kernel_pgt，这些的地址都是在内核数据段，内核可以通过基地址为0xffffffff80000000的虚拟地址访问修改（即顶级页表第 511 项）； - 而对于后续分配的页表，不在数据段，需要通过直接映射虚拟地址（即基地址
0xffff888000000000，顶级页表第 273 项）访问，
而要实现嵌套内核架构，监控内核对页表的修改，就需要将这些页表页设置为只读，并控制 page fault 处理程序。（先监控修改，然后将修改的地方改为嵌套内核提供的接口）。
首先就是要找到所有的内核页表页，最简单的方法就是遍历然后记录，但如何维护一个不重复的 PTP 地址列表？struct Page 结构体中是否有标志页表页的字段？
而设置为只读的方法，还是要通过设置对应的页表项，以及开启 CR0.WP。而页表项控制的是通过某个虚拟地址访问该物理页时的权限，因此需要将映射到页表页的所有页表项找到。这里可能需要去看内核的反向映射（但是不确定对于内核页表是否有反向映射）。
控制 page fault 处理程序，可以 hook 现有的处理程序，或者修改对应的 IDT 表项。
Page fault*
早期的中断处理，在 arch/x86/kernel/head_64.S 中 startup_64 调用 __startup_64 之后，调用 arch/x86/kernel/head64.c 中的 early_idt_setup_early_handler，根据预定义的 early_idt_handler_array 设置对应的中断处理程序为 early_idt_handler_common，而后者又调用 early_exception，根据中断号进行后续处理。
其中，page fault 由 early_make_pgtable 处理，处理方式就是建立对应页表，并且还是以 __PAGE_OFFSET 为基址，相当于是提前建立直接映射页表，只不过不是在 init_top_pgt 而是在 early_top_pgt。之后在 init_mem_mapping 中建立好直接映射之后会切换 CR3，也就弃用了 early_top_pgt。
后期的中断处理程序的注册，主要使用 arch/x86/kernel/idt.c 中的 idt_setup_from_tables，根据预定义的中断处理程序表设置 IDT，如 early_idts、early_pf_idts 和 def_idt 等。
其中，page fault 的处理程序注册由 setup_arch 在调用 init_mem_mapping 之后马上调用 idt_setup_early_pf，设置处理程序为 page_fault。其定义在 arc/x86/entry/entry_64.S 中，使用 idtentry 和 idtentry_part 宏，最终执行 arch/x86/mm/fault.c 中的 do_page_fault：
.macro idtentry_part do_sym, has_error_code:req, read_cr2:req, paranoid:req, shift_ist=-1, ist_offset=0
...
.macro idtentry sym do_sym has_error_code:req paranoid=0 shift_ist=-1 ist_offset=0 create_gap=0 read_cr2=0
...
idtentry page_fault do_page_fault has_error_code=1 read_cr2=1
