APICv*

Intel SDM Volume 3 Chapter 28: APIC Virtualization and Virtual Interrupts

APIC Basic*

x86 下可以通过 3 种方式访问 CPU 的 LAPIC 寄存器：

  1. APIC 工作在 xAPIC 模式下，使用 MMIO 方式访问基地址位 IA32_APIC_BASE MSR 的 4K 页。
  2. APIC 工作在 x2APIC 模式下，使用 RDMSR 和 WRMSR 访问。
  3. 64-bit 模式下，可以通过 MOV CR8 指令访问 APIC 的 TPR 寄存器。

而虚拟化场景下也要支持以上的 3 种访问模式，就需要提供 APIC 虚拟化相关支持，也就是以下的内容。

VMCS VM-Execution Controls*

VMCS 中有中断和 APIC 虚拟化相关的控制位，启用这些特性后，处理器会模拟对 APIC 的大多数访问，跟踪 vAPIC 状态并交付中断——这些都在 non-root 模式下进行，不触发 VM Exit。处理器根据 VMM 指定的 virtual-APIC page 跟踪 vAPIC 状态。

  • Virtual-interrupt delivery：启用对挂起虚拟中断的评估和交付，支持模拟写入控制中断优先级的 APIC 寄存器（MMIO 或 MSR）。
  • Use TPR shadow：启用通过 CR8 模拟对 APIC 任务优先级寄存器 TPR 的访问（MMIO 或 MSR）。
  • Virtualize APIC accesses：启用 MMIO 访问 APIC 的虚拟化，处理器访问 VMM 指定的 APIC-access page 时触发 VM Exit，或模拟访问。
  • Virtualize x2APIC mode：启用基于 MSR 访问 APIC。
  • APIC-register virtualization：对大多数 APIC 寄存器的读都重定向到 virtual-APIC page，而写操作会定向到 APCI-access page 触发 VM Exit。
  • Process posted Interrupts：允许软件在数据结构中发送中断，并向另一个逻辑处理器发送通知，收到通知的目标处理器会将发送来的中断复制到 virtual-APIC page 做进一步处理。

28.1 Virtual APIC State*

APIC-access page 是让 vCPU 能通过 MMIO 的方式访问到 APIC 寄存器。

virtual-APIC page 是一个 4K 页，处理器用它虚拟化对 APIC 寄存器的某些访问并管理虚拟中断。其物理地址 virtual-APIC address 保存在 VMCS 中。

28.1.1 Virtualized APIC Registers*

根据 VMCS 中 VM-Execution Controls 配置，处理器使用 virtual-APIC page 中的以下字段虚拟化对 APIC 寄存器的访问：

  • Virtual task-priority register, VTPR：偏移 080H 的 32 位字段
  • Virtual processor-priority register, VPPR：偏移 0A0H 的 32 位字段
  • Virtual end-of-interrupt register, VEOI：偏移 0B0H 的 32 位字段
  • Virtual interrupt-service register, VISR：256 位值，偏移 100H、110H、120H、130H、140H、150H、160H 和 170H 的 8 个非连续？32 位字段。VISR 的位 x 在偏移 100H|((x & E0H) >> 1) 的 x & 1FH 位置，处理器仅使用每个 16-byte 的低 4 字节
  • Virtual interrupt-request register, VIRR：与 VISR 类似，只不过是 200H 起始
  • Virtual interrupt-command register, VICR_LO/VICR_HI：偏移 300H/310H 的 32 位字段

VTPR、VPPR、VEOI、VISR、VIRR、VICR_LO、VICR_HI 等。VTPR 的虚拟化要开启 use TPR shadow，而其他字段要开启 virtual-interrupt delivery。

28.1.2 TPR Virtualization*

处理器针对以下操作执行 Task-Priority Register, TPR 虚拟化：

  • MOV to CR8 指令的虚拟化
  • 对 APIC-access page 080H 偏移写操作的虚拟化
  • 对 ECX =808H，WRMSR 指令的虚拟化
IF “virtual-interrupt delivery” is 0
    THEN
        IF VTPR[7:4] < TPR threshold (see Section 23.6.8)
            THEN cause VM exit due to TPR below threshold;
        FI;
    ELSE
        perform PPR virtualization (see Section 28.1.3);
        evaluate pending virtual interrupts (see Section 28.2.1);
FI;

由 TPR 虚拟化触发的 VM Exit 类似 trap。

28.1.3 PPR Virtualization*

处理器针对以下操作执行 Processor-Priority Register, PPR 虚拟化：

  • VM Entry
  • TPR 虚拟化
  • EOI 虚拟化

PPR 虚拟化使用 guest interrupt status（其中的 SVI）和 VTPR。

IF VTPR[7:4] ≥ SVI[7:4]
    THEN VPPR := VTPR & FFH;
    ELSE VPPR := SVI & F0H;
FI;

虚拟中断的传递也会修改 VPPR，但方式不同。

28.1.4 EOI Virtualization*

处理器针对以下操作执行 End-Of-Interrupt Register, EOI 虚拟化：

  • 对 APIC-access page 0B0H 偏移写操作的虚拟化
  • 对 ECX=80BH，WRMSR 指令的虚拟化

EOI 虚拟化只在 virtual-interrupt delivery 为 1 时出现。

EOI 虚拟化使用并更新 guest interrupt status（其中的 SVI）。

Vector := SVI;
VISR[Vector] := 0; (see Section 28.1.1 for definition of VISR)
IF any bits set in VISR
    THEN SVI := highest index of bit set in VISR
    ELSE SVI := 0;
FI;
perform PPR virtualiation (see Section 28.1.3);
IF EOI_exit_bitmap[Vector] = 1 (see Section 23.6.8 for definition of EOI_exit_bitmap)
    THEN cause EOI-induced VM exit with Vector as exit qualification;
    ELSE evaluate pending virtual interrupts; (see Section 28.2.1)
FI;

由 EOI 虚拟化触发的中断类似 trap。

28.1.5 Self-IPI Virtualization*

处理器针对以下操作执行 self-IPI 虚拟化：

  • 对 APIC-access page 300H 偏移写操作的虚拟化
  • 对 ECX=83FH，WRMSR 指令的虚拟化

self-IPI 虚拟化只在 virtual-interrupt delivery 为 1 时出现。

每个导致 self-IPI 虚拟化的操作都会提供 8 位的向量，self-IPI 虚拟化更新 guest interrupt status（其中的 RVI）。

VIRR[Vector] := 1; (see Section 28.1.1 for definition of VIRR)
RVI := max{RVI,Vector};
evaluate pending virtual interrupts; (see Section 28.2.1)

28.2 Evaluation and Delivery of Virtual Interrupts*

如果 virtual-interrupt delivery 为 1，non-root 模式的某些操作或 VM entry 会导致处理器评估和传递虚拟中断。

虚拟中断评估由某些更改 virtual-APIC page 状态的操作触发，评估会识别虚拟中断，识别后处理器就会在 non-root 模式下传递而不出发 VM Exit。

28.2.1 Evaluation of Pending Virtual Interrupts*

如果 virtual-interrupt delivery 为 1，逻辑处理器的某些操作会评估挂起的虚拟中断：

  • VM Entry
  • TPR 虚拟化
  • EOI 虚拟化
  • self-IPI 虚拟化
  • posted-interrupt processing

其他操作即使修改了 RVI 和 VPPR 都不会导致评估。

评估操作使用 guest interrupt status（其中的 RVI）。

IF “interrupt-window exiting” is 0 AND
RVI[7:4] > VPPR[7:4] (see Section 28.1.1 for definition of VPPR)
    THEN recognize a pending virtual interrupt;
    ELSE
        do not recognize a pending virtual interrupt;
FI;

一旦识别出中断，就会在 non-root 模式下传递虚拟中断。传递之后，处理器会停止评估。

28.2.2 Virtual-Interrupt Delivery*

虚拟中断被识别后，在以下条件全部满足时，会在指令边界传递：

  • RFLAGS.IF=1
  • 没有 STI 阻塞
  • 没有 MOV SS 或 POP SS 阻塞
  • interrupt-window exiting 为 0

虚拟中断传递和由 interrupt-window exiting 置 1 导致的 VM Exit 优先级相同。因此，NMI 和更高优先级的事件会先于虚拟中断传递，虚拟中断传递的优先于外部中断和较低优先级的事件。

虚拟中断传递和外部中断一样，都会将逻辑处理器从一些非活动状态唤醒。具体而言，是使用 HLT 和 MWAIT 指令进入的状态，而不会唤醒出于关闭或 wait-for-SIPI 状态的处理器。

虚拟中断传递会更新 guest interrupt status（RVI 和 SVI），在 non-root 模式下传递事件，无需 VM Exit。

Vector := RVI;
VISR[Vector] := 1;
SVI := Vector;
VPPR := Vector & F0H;
VIRR[Vector] := 0;
IF any bits set in VIRR
    THEN RVI := highest index of bit set in VIRR
    ELSE RVI := 0;
FI;
deliver interrupt with Vector through IDT;
cease recognition of any pending virtual interrupt;

如果处理器在 enclave 模式，虚拟中断传递之前会触发 Asynchronous Enclave Exit。

28.3 Virtualizing CR8-Based TPR Access*

64 位模式下，软件可以通过 MOV CR8 访问 LAPIC 的 TPR，而这个访问可以虚拟化。

VMM 可以通过设置 CR8-load exiting 和 CR8-store exiting 标志位截获并虚拟化这些基于 CR8 的 APIC 访问。或者可以在不产生 VM Exit 的情况下虚拟化，将 use TPR shadow 置 1 后：

  • MOV from CR8：将 VTPR 的 7-4 位加载到目的操作数的 3-0 位，并将 63-4 位清零。
  • MOV to CR8：源操作数的 3-0 位存到 VTPR 的 7-4 位，清除 VTPR 的其余部分，然后执行 TPR 虚拟化。

28.4 Virtualizing Memory-Mapped APIC Accesses*

LAPIC 在 xAPIC 模式下，软件通过 MMIO 访问 LAPIC 寄存器。使用虚拟地址访问，物理地址由 IA32_APIC_BASE MSR 指定。本节介绍如何虚拟化这些访问。

VMM 确保对 LAPIC 的线性地址访存都会触发 VM Exit，以虚拟化对 MMIO APIC 的访问，可以通过分页或 EPT 实现，或将 virtualize APIC accesses 置为 1。

virtual APIC accesses 置位后，处理器对最终定位到 APIC-access page 的线性地址访存特殊处理，由 VMCS 中的 APIC-access address 字段指定。（是 hPA 而不是 gPA）（启用 EPT 后，对有资格获得 sub-page 写权限的映射到 APIC-access page 上的 gPA 的写访问，可能会被处理器可能按照 virtual APIC accesses 为 0 处理。因此不推荐将映射到 APIC-access page 上的 gPA 配置为有资格获得 sub-page 写权限。）

这里被注释绕晕了。。。之后要去看 27.2.4 EPT sub-page write permission 的部分。

通常，对 APIC-access page 的访问会触发 APIC-access VM Exit，从而告知 VMM。

而开启特定的控制位可以让处理器在不触发 VM Exit 的情况下虚拟化对 APIC-access page 的访问。通常，这些虚拟化会将对 APIC-access page 的访问重定向到对 virtual-APIC page 的访问。

注意：

本节讨论的都是对 APIC-access page 的线性访问，要求是使用线性地址发起访存，且访问的物理地址是线性地址转换得到的。

APIC-access page 和 virtual-APIC page 区别在于：VMM 可以在 VM 的 vCPU 之间共享分页结构或 EPT 结构（共享分页结构引用相同的 APIC-access address），而每个 vCPU 提供都要有自己的 虚拟 APIC address。

接下来讲讨论处理器何时以及如何虚拟化对 APIC-access page 的读写访问。通常会对 APIC-access page 的写入重定向到 virtual-APIC page。

virtualize APIC accesses 置 1 可能影响对 APIC-access page 的非线性访问。

对 SGX 指令或 enclave 模式的处理器会特殊处理。

28.4.1 Priority of APIC-Access VM Exits*

以下几项指定了 APIC-access VM Exit 的相对于其他事件的优先级：

  • 访存导致的 APIC-access VM Exit 优先级低于 page fault 或 EPT violation。
  • 访存导致的 APIC-access VM Exit 发生在 EPT 访问标志位置位之后。
  • 写访问导致的 APIC-access VM Exit 发生在 EPT 脏位置位之后。
  • 对于其他所有事件，访存导致的 APIC-access VM Exit 与 page fault 或 EPT violation 具有相同的优先级。（适用于可能产生访问的其他事件，以及可能由同一操作产生的其他事件）。

28.4.2 Virtualizing Reads from the APIC-access Page*

以下任一为真，则对 APIC-access page 的读访问会触发 APIC-access VM Exit：

  • use TPR shadow 为 0
  • 访问是取指
  • 访问大于 32-bit
  • 访问是对处理器已经虚拟化的 APIC-access page 写入操作的一部分
  • 访问不完全包括在自然对齐的 16-byte 区域的低 4-byte，即访问地址的 3-2 位为 0，对于访问最高字节的地址也是一样。

如果以上都为不满足，那么读访问是否被虚拟化取决于 APIC-register virtualization：

  • 如果 APIC-register virtualization 和 virtual-interrupt delivery 都为 0，对页偏移 080H（TPR）的访问会被虚拟化，其他触发 APIC-access VM Exit。
  • 如果 APIC-register virtualization 为 0，而 virtual-interrupt delivery 为 1，则对页偏移 080H（TPR）、0B0H（EOI）、300H（VICR_LO）会被虚拟化，其他会触发 APIC-access VM Exit。
  • 如果 APIC-register virtualization 为 1，那么如果读取范围完全在以下的偏移范围内，将被虚拟化：
  • 020H–023H (local APIC ID);
  • 030H–033H (local APIC version);
  • 080H–083H (TPR);
  • 0B0H–0B3H (EOI);
  • 0D0H–0D3H (LDR);
  • 0E0H–0E3H (destination format);
  • 0F0H–0F3H (spurious-interrupt vector);
  • 100H–103H, 110H–113H, 120H–123H, 130H–133H, 140H–143H, 150H–153H, 160H–163H, or 170H–173H (ISR);
  • 180H–183H, 190H–193H, 1A0H–1A3H, 1B0H–1B3H, 1C0H–1C3H, 1D0H–1D3H, 1E0H–1E3H, or 1F0H–1F3H (TMR);
  • 200H–203H, 210H–213H, 220H–223H, 230H–233H, 240H–243H, 250H–253H, 260H–263H, or 270H–273H (IRR);
  • 280H–283H (error status);
  • 300H–303H or 310H–313H (ICR);
  • 320H–323H, 330H–333H, 340H–343H, 350H–353H, 360H–363H, or 370H–373H (LVT entries);
  • 380H–383H (initial count);
  • 3E0H–3E3H (divide configuration).
  • 其他所有情况都会触发 APIC-access VM Exit。

对 APIC-access page 的读访问的虚拟化会返回 virtual-APIC page 对应偏移的内容。

28.4.3 Virtualizing Writes to the APIC-Access Page*

是否虚拟化对 APIC-access page 的写操作取决于 VMCS 标志位的设置和访问的页偏移。

与读操作不同，写操作存在副作用，因此对 APIC-access page 写操作的虚拟化需要根据特定的偏移模拟。

某些页偏移需要软件在写操作之后完成虚拟化，因此会触发 APIC-write VM Exit 调用 VMM。

28.4.3.1 Determining Whether a Write Access is Virtualized*

以下任一为真时，对 APIC-access page 的写访问会触发 APIC-access VM Exit：

  • use TPR shadow 为 0
  • 访问大于 32-bit
  • 访问时处理器对 APIC-access page 写访问虚拟化的一部分（不同的偏移或不同的大小）
  • 访问未完全包含自然对齐 16-byte 的低 4-byte，访问地址的 3-2 位为 0，访问高字节的地址也是一样。

如果以上都不为真，写操作是否虚拟化取决于 APIC-register virtualization 和 virtual-interrupt delivery 设置：

  • 如果 APIC-register virtualization 和 virtual-interrupt delivery 都为 0，对页偏移 080H（TPR）的访问会被虚拟化，其他触发 APIC-access VM Exit。
  • 如果 APIC-register virtualization 为 0，而 virtual-interrupt delivery 为 1，则对页偏移 080H（TPR）、0B0H（EOI）、300H（VICR_LO）会被虚拟化，其他会触发 APIC-access VM Exit。
  • 如果 APIC-register virtualization 为 1，那么如果读取范围完全在以下的偏移范围内，将被虚拟化：
  • 020H–023H (local APIC ID);
  • 080H–083H (TPR);
  • 0B0H–0B3H (EOI);
  • 0D0H–0D3H (LDR);
  • 0E0H–0E3H (destination format);
  • 0F0H–0F3H (spurious-interrupt vector);
  • 280H–283H (error status);
  • 300H–303H or 310H–313H (ICR);
  • 320H–323H, 330H–333H, 340H–343H, 350H–353H, 360H–363H, or 370H–373H (LVT entries);
  • 380H–383H (initial count);
  • 3E0H–3E3H (divide configuration).
  • 其他所有情况都会触发 APIC-access VM Exit。

对 APIC-access page 写访问的虚拟化就是将数据写入到 virtual-APIC page 的对应偏移。处理器在访问操作完成后还会执行某些操作，即 APIC-write emulation。

28.4.3.2 APIC-Write Emulation*

处理器在虚拟化 APIC-access page 写访问后，在完成操作后会执行额外动作，作为访问的一部分，称为 APIC-write emulation。

APIC-write emulation 取决于页偏移：

  • 080H（TPR），处理器会清除 VTPR 的 3-1 bytes，并触发 TPR 虚拟化。
  • 0B0H（EOI），如果 virtual-interrupt delivery 为 1，则处理器会清除 VEOI 并触发 EOI 虚拟化，否则会触发 APIC-write VM Exit。
  • 300H（ICR_LO），如果 virtual-interrupt delivery 为 1，则处理器检查 VICR_LO 的值是否以下所有为真：
  • 保留位（bit 31-20、17-16、13）和投递状态 bit-12 都为 0
  • bit 19-18（目的）为 1（self）
  • bit 15（trigger mode）为 0（edge）
  • bit 10-8（投递模式）为 000B（固定）
  • bit 7-4（向量号高 4 位）不是 0000B

以上都为真，则处理器执行 self-IPI 虚拟化，使用 VICR_LO byte 0 的 8-bit 向量。

如果 virtual-interrupt delivery 为 0，或以上任意不为真，则会触发 APIC-write VM Exit。

  • 310H-313H（ICR_HI）,处理器会清除 VICR_HI 的 2-0 bytes，没有其他虚拟化或 VM Exit 发送。
  • 其他的页偏移都会触发 APIC-write VM Exit。

APIC-write emulation 优先于 SMI、INIT 信号和低优先级事件。不会被 RFLAGS.IF=0 或通过 MOV SS、POP SS 或 STI 指令屏蔽。

如果在 APIC-access page 写访问之后，APIC-write emulation 之前发生故障，且故障不是 VM Exit 投递的，那么需要 APIC-write emulation 将发生在故障投递之后，故障处理之前。如果在写访问之后和 APIC-write emulation 之前发生 VM Exit，则 APIC-write emulation 不会发生。

28.4.3.3 APIC-Write VM Exits*

在某些情况下，必须调用 VMM 完成对 APIC-access page 的写访问虚拟化，此时 APIC-write emulation 就会触发 APIC-write VM Exit。Exit reason 为 APIC write，exit qualification 为导致 VM Exit 的写访问的页偏移。

Todo

后面三节介绍了特定指令注意事项、与页大小和 TLB 管理相关的问题以及不直接由线性地址导致的 APIC 访问，以后再看吧。

28.5 Virtualizing MSR-Based APIC Accesses*

当 LAPIC 运行在 x2APIC 模式时，软件使用 MSR 访问 LAPIC 的寄存器，即 RDMSR 和 WRMSR 指令，ECX 作为 800H-8FFH 之间的值。本节会描述如何虚拟化这些访问。

VMM 可以通过设置 MSR 位图来虚拟化这些基于 MSR 的访问，使访问时触发 VM Exit，或者也可以不触发 VM Exit 而虚拟化某些基于 MSR 的 APIC 访问。当 virtualize x2APIC mode 为 1 时，访问 800H-8FFH 范围内的 MSR 会由特殊处理。

RDMSR*

RDMSR，取决于 APIC-register virtualization：

  • 如果 APIC-register virtualization 为 0，则取决于 ECX 值
  • 如果 ECX 为 808H（TPR MSR），则会从 virtual-APIC page 的 080H 处读 VTPR 即其下的 4-byte 到 EDX:EAX。即使 LAPIC 不在 x2APIC 模式下也会发生这种情况（不会触发 general-protection fault）。
  • 对于 800H-8FFH 内的其他 ECX 值，指令正常执行。如果 LAPIC 在 x2APIC 模式下且 ECX 指示可读 APIC 寄存器，则 EDX 和 EAX 将加载寄存器值，否则会触发 GP fault。
  • 如果 APIC-register virtualization 为 1，ECX 在 800H-8FFH 范围内，会将

virtual-APIC page 中偏移量 X=(ECX&FFH)<<4 处的 8-byte 读取到 EDX:EAX，即使 LAPIC 不在 x2APIC 模式，也不会触发 GP fault。

WRMSR*

WRMSR，取决于 virtual-interrupt delivery。以下情况会特殊处理：

  • ECX 为 808H（TPR MSR）
  • ECX 为 80BH（EOI MSR）且 virtual-interrupt delivery 为 1
  • ECX 为 83FH（self-IPI MSR）且 virtual-interrupt delivery 为 1

如果适用特殊处理，则不会因为 LAPIC 运行在 xAPIC 模式而触发 GP，但 WRMSR 会执行正常的保留位检查：

  • ECX 为 808H 或 83FH，如果 EDX 或 EAX[31:8] 不为 0 会触发 GP fault
  • ECX 为 80BH，如果 EDX 或 EAX 不为 0 会触发 GP fault

如果没有 fault，WRMSR 会将 EDX:EAX 值写到 virtual-APIC page 的偏移 X=(ECX&FFH)<<4 处，之后就取决于 ECX 值：

  • ECX 为 808H，处理器执行 TPR 虚拟化
  • ECX 为 80BH，处理器执行 EOI 虚拟化
  • ECX 为 83FH，检查 EAX[7:4] 并：
  • 如果为非零，则执行 self-IPI 虚拟化，使用 EAX[7:0] 为向量号。
  • 如果为 0，则触发 APIC-write VM Exit，就好像对 APIC-access page 的 3F0H 做写访问。

如果特殊处理不适用，则指令正常运行。如果 LAPIC 处于 x2APIC 模式，且 ECX 指示可写寄存器，则 EDX:EAX 值写入寄存器，如果 LAPIC 不在 x2APIC 模式或寄存器不可写，会触发 GP fault。

28.6 Posted-Interrupt Processing*

Posted-interrupt processing 是处理器处理 virual-APIC page 上 pending 的虚拟中断的特性。需要开启 process posted interrupt 标志位。

处理过程作为 posted-interrupt notification 向量的响应而执行。处理器会处理记录在 posted-interrupt descriptor 中的虚拟中断。posted-interrupt notification vector（下称 PINV）和 posted-interrupt descriptor（下称 PID）的地址都保存在 VMCS 中。

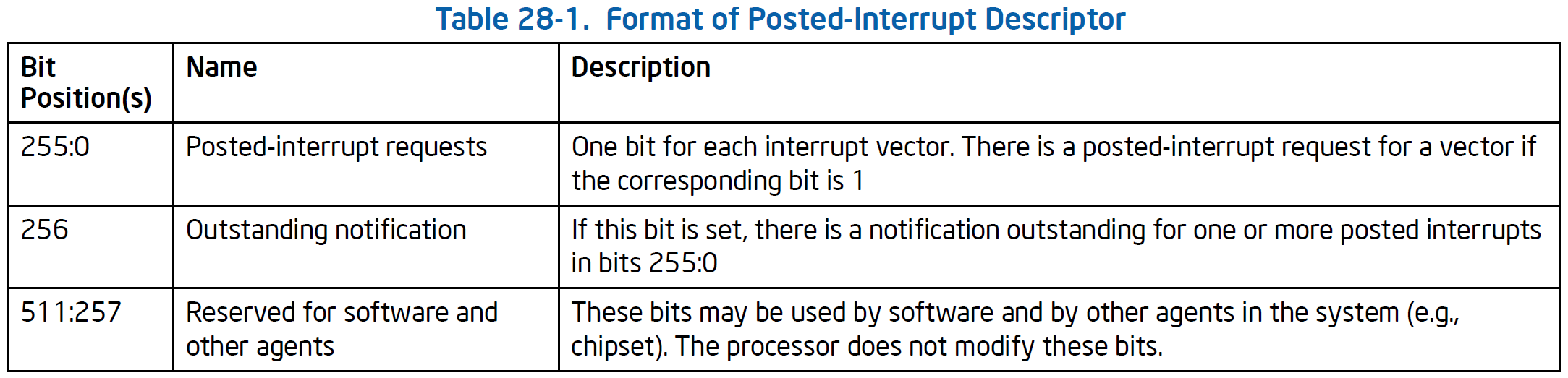

如果 process posted-interrupt 为 1，处理器会使用 64-byte 的 PID，格式如下。

PID 的使用不同于 VMCS 中指针引用的其他结构，对于那些数据结构，软件必须确保当没有逻辑处理器在 non-root 模式下引用它时，才能被修改。而此要求并不适用于 PID，然而，要求使用锁定的 read-modify-write 指令修改它。

如果 external-interrupt exiting 为 1，所有未屏蔽的外部中断都会触发 VM Exit。如果 process posted interrupt 也为 1，处理器会以如下方式处理外部中断：

  1. LAPIC 确认后，会提供给处理器核一个中断向量，称为物理向量。
  2. 如果物理向量等于 PINV，逻辑处理器继续下面的步骤。否则会触发由外部中断导致的 VM Exit，向量保存在 VM Exit 中断信息中。
  3. 处理器清空 PID 中的 ON，原子操作。
  4. 处理器向 LAPIC 中的 EOI 写入 0，会接触来自 LAPIC 的 PINV 中断。
  5. 逻辑处理器执行为 PIR 和 VIRR 执行逻辑或，并清空 PIR。在读取并清空 PIR 过程中，其他代理均不可读写。
  6. 逻辑处理器设置 RVI 为旧 RVI 和 PIR 置位索引中的最大值，如果 PIR 中没有置位，那么 RVI 不变。
  7. 逻辑处理器评估挂起的虚拟中断，如 28.2.1。

逻辑处理器不间断地执行上述步骤，如果步骤 7 识别出虚拟中断，处理器可以立即投递中断。

步骤 1 到 7 在中断控制器向 CPU 投递未屏蔽外部中断时，会发生。考虑中断投递中的某些情况：

  • 中断投递发生在 REP 前缀指令的迭代之间，以下几项将在 posted-interrupt processing 完成后和 guest 恢复执行之前表征处理器状态：
  • RIP 指向 REP 指令
  • RCX、RSI 和 RDI 更新以反映完成的迭代
  • RFLAGS.RF=1
  • 处理器处于 active、HLT 或 MWAIT 状态时可能发生中断投递。如果处于 active 或 MWAIT，则在步骤 7 之后处于活动状态，而处于 HLT 会在步骤 7 之后恢复 HLT（如果识别到挂起的虚拟中断，逻辑处理器可以立即从 HLT 状态唤醒）。
  • 处理器处于 enclave 模式时，如果在中断到达前处于 enclave，则在 步骤 1 到 7 之前会发生异步 enclave exit（AEX）。如果步骤 1 之前没有发生 AEX，并在步骤 2 发送 VM Exit，则在 VM Exit 投递之前发送 AEX。
最后更新: December 16, 2021
