DMA & IOMMU 要点：

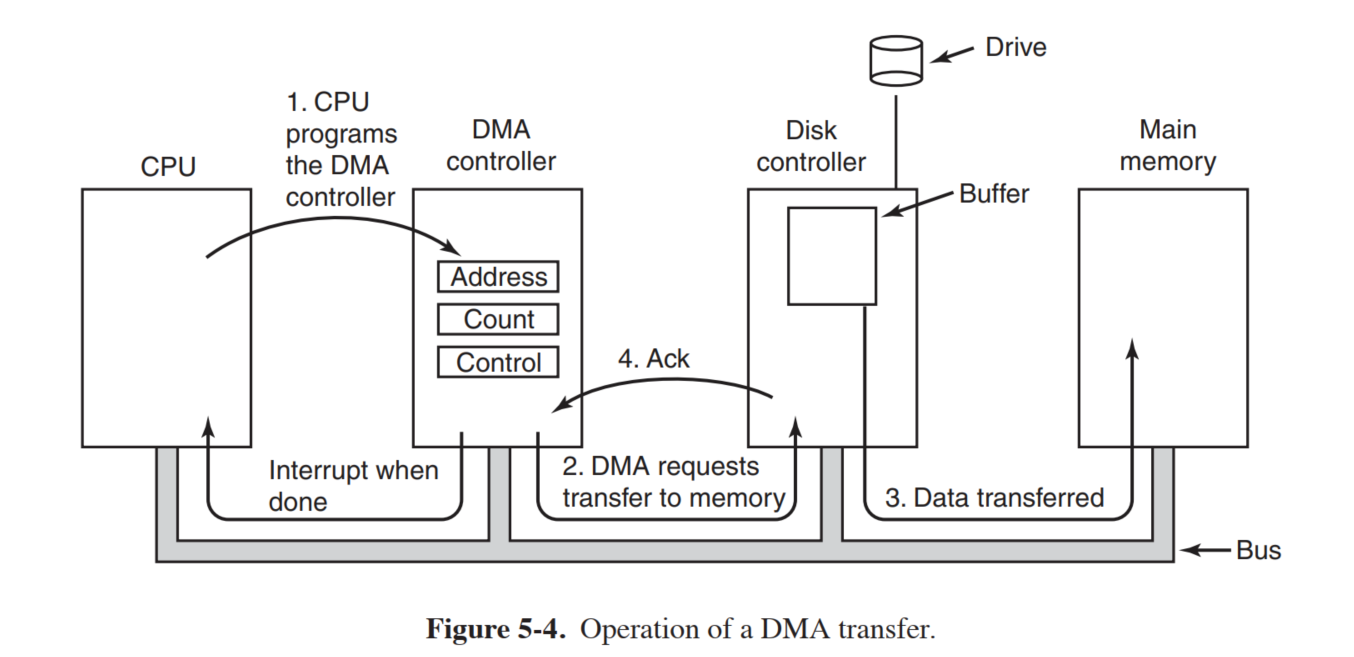

  • DMA 是为了不用 CPU 传输数据，CPU 告知 DMA 引擎起始地址和数据大小，DMA 引擎传输完成后中断通知 CPU。DMA 下设备可以访问整个物理地址空间，存在安全隐患。

Todo

DMA 具体流程，coherent 和 streaming 两种映射方式。

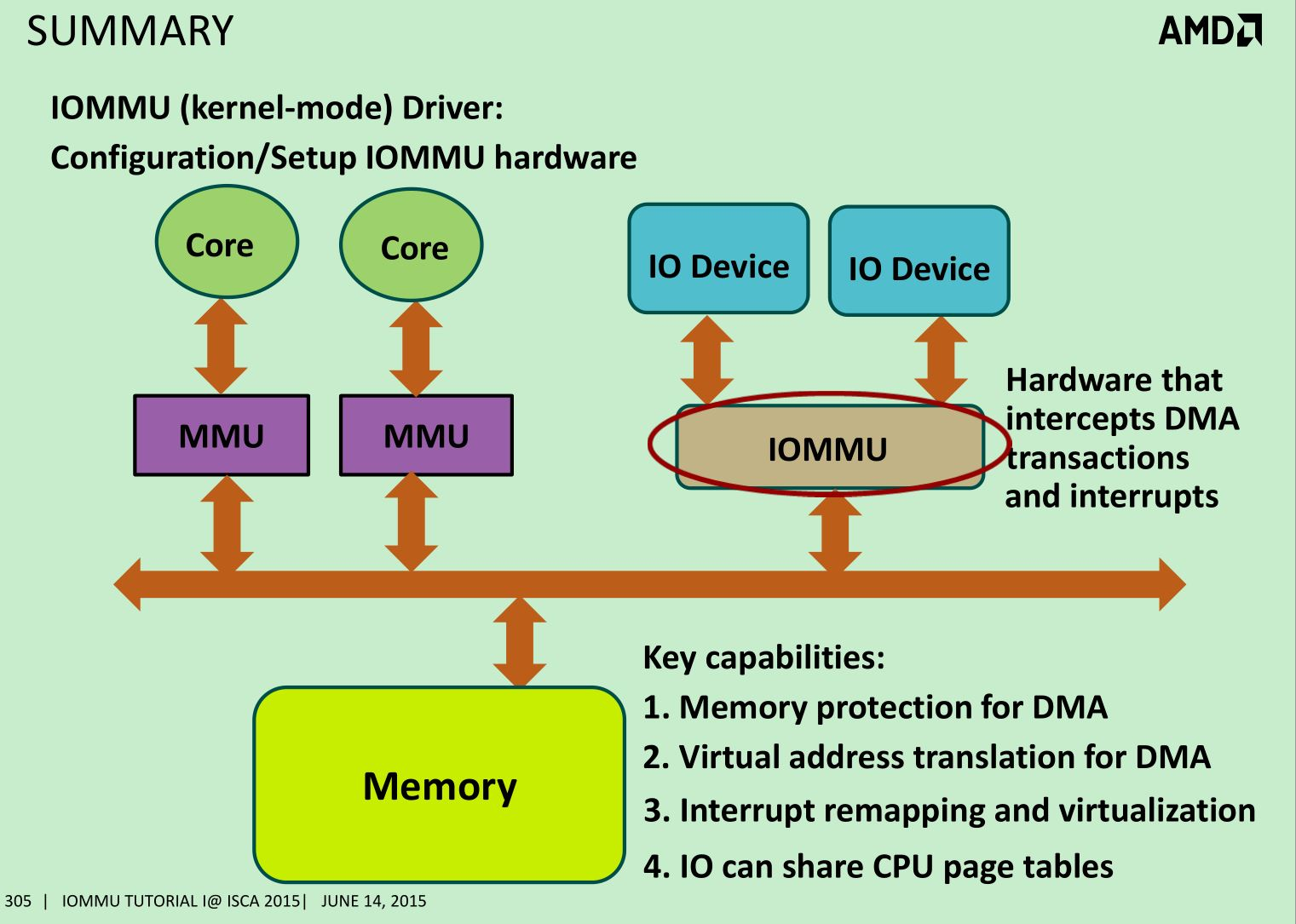

  • IOMMU 通过地址转换解决安全问题，可以实现用户态驱动和虚拟机设备直通。另外，可以将连续的虚拟地址映射到不连续的物理内存片段，在此之前设备访问的物理空间必须是连续的。

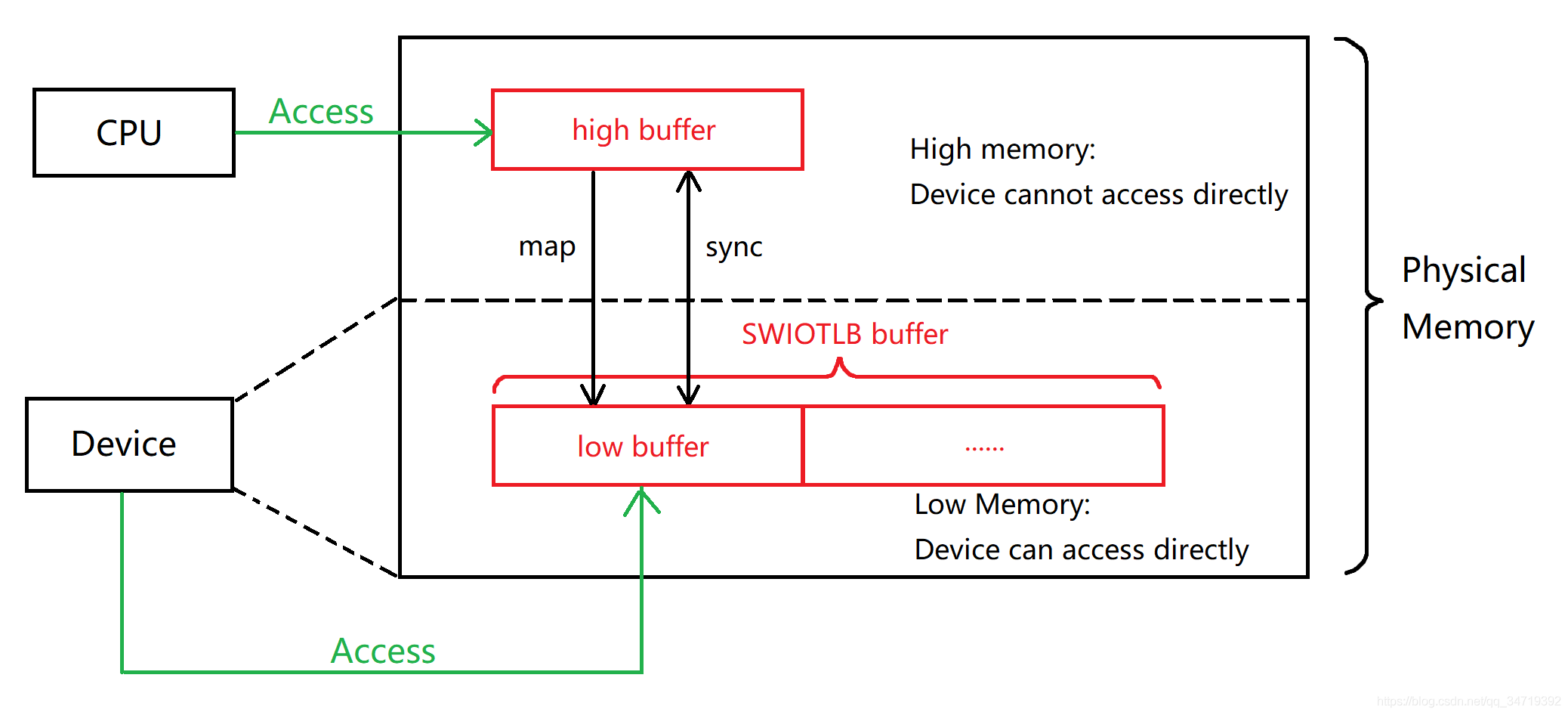

  • IOMMU 的软件实现方式：SWIOTLB，其解决的问题就是无法寻址到内核分配的 DMA buffer 的设备也能进行 DMA 操作，其实就是通过用一段低地址空间与高地址空间做同步，使用 memcpy，效率较低。SWIOTLB 又称 bounce buffer，由两个操作构成：map 和 sync。

  • map 是指将一段高地址内存映射到低地址内存，以便设备能够访问到。

  • sync 是指高低两个 buffer 的数据需要同步，使用 memcpy。
  • 当操作系统内存不大于 4G 时，也就不需要 SWIOTLB；当内核启动参数同时启用了 SWIOTLB 和硬件 IOMMU 时，系统启动后，SWIOTLB 会被禁用，仅保留硬件 IOMMU。

  • 硬件 IOMMU，即 Intel VT-d 和 AMD-Vi。启用 Intel IOMMU 配置

  • BIOS 开启 Intel VT/VT-d

  • 编译时 .config 中开启 CONFIG_INTEL_IOMMU=y

  • 内核启动参数 iommu=force intel_iommu=on

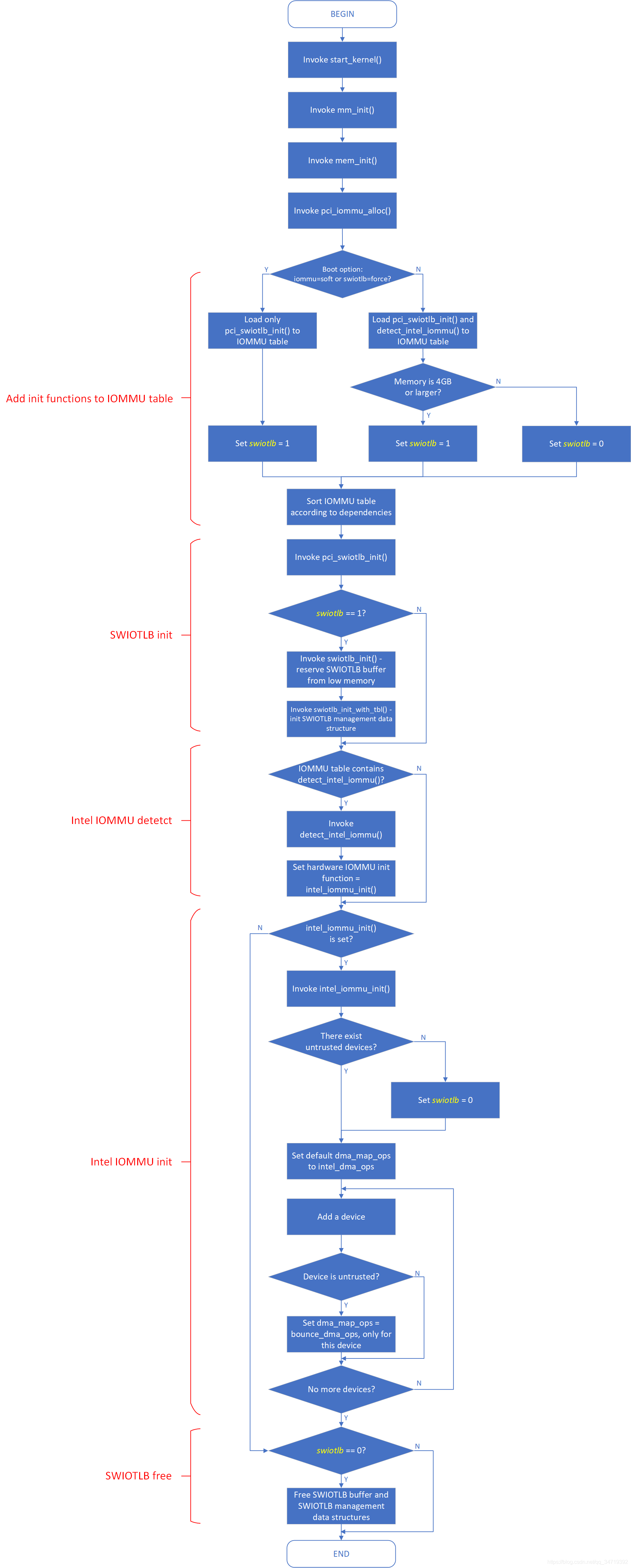

  • 内核对 Intel IOMMU 初始化流程

start_kernel ->
  mm_init ->
    mem_init ->
      pci_iommu_alloc ->
        pci_swiotlb_detect_4gb
        pci_swiotlb_init ->
          swiotlb_init
        detect_intel_iommu
  • 在 pci_iommu_alloc 中遍历 iommu_table（此前已经将相关函数加载到表中）。每个 iommu_table entry 都有 detect, early_init, late_init 函数指针。
  • 先调用 detect 检测 IOMMU 的存在，然后调用 early_init。
  • 对于 SWIOTLB，pci_swiotlb_detect_4gb 会检测系统内存是否大于 4G。是则调用对应的 early_init=pci_swiotlb_init，这里有一个全局变量 swiotlb，仅当其为 1 时，才会调用真正的初始化函数 swiotlb_init。而前面有多个地方可以将其置 1，如 detect 函数。
  • 而对于 Intel IOMMU，只有 detect=detect_intel_iommu 函数，没有 early_init。虽然如此，其 detect 函数已设置 x86_init.iommu.iommu.init=intel_iommu_init，这才是真正的初始化函数。调用链如下。
start_kernel ->
  ...
  arch_call_rest_init ->
    rest_init ->
      kernel_init ->
        kernel_init_freeable ->
          do_basic_setup ->
            do_initcalls ->
              do_initcall_level ->
                do_one_initcall ->
                  pci_iommu_init ->
                    x86_init.iommu.iommu_init
                    other late_init fns

!!! question

1
2
3
  Q: 上面的调用链，如何从 `do_basic_setup` 最后调用 `pci_iommu_init`？

  涉及 [Linux 的 initcall 机制](../linux_kernel/initcall.md)。
  • intel_iommu_init 函数完成 Intel IOMMU 所需数据结构的初始化工作，而在函数的最后，初始化工作完成后，将全局变量 swiotlb 置零。
  • 这里先简单分析一下这个 intel_iommu_init，流程如下。首先解析 ACPI 表，
intel_iommu_init
|-> dmar_table_init -> parse_dmar_table -> dmar_walk_dmar_table
|-> dmar_dev_scope_init
    |-> dmar_acpi_dev_scope_init -> dmar_acpi_insert_dev_scope
    |-> dmar_pci_bus_add_dev -> dmar_insert_dev_scope
    |-> bus_register_notifier
|-> dmar_init_reserved_ranges   // init RMRR
|-> init_no_remapping_devices   // init no remapping devices
|-> init_dmars
    |-> intel_iommu_init_qi         // qeueu invalidation
    |-> iommu_init_domains
    |-> init_translation_status
    |-> iommu_alloc_root_entry      //创建 Root Entry
    |-> translation_pre_enabled
    |-> iommu_set_root_entry
    |-> iommu_prepare_rmrr_dev
    |-> iommu_prepare_isa           // 0-16 MiB 留给 ISA 设备
    |-> dmar_set_interrupt          // IOMMU 中断初始化
|-> dma_ops = &intel_dma_ops
|-> iommu_device_sysfs_add, iommu_device_set_ops, iommu_device_register
|-> bus_set_iommu(&pci_bus_type, &intel_iommu_ops)
|-> bus_register_notifier(&pci_bus_type, &device_nb)
  • 之后会执行 SWIOTLB 的 late_init 函数，会判断 swiotlb，如果为零，则释放之前 early_init 已分配的 buffer 和数据结构，SWIOTLB 不复存在，只剩下 Intel IOMMU。
  • 总结 Intel IOMMU 的初始化流程：将初始化函数加载到 iommu_table；初始化 SWIOTLB；初始化 Intel IOMMU；将 swiotlb 置零；释放 SWIOTLB 相关结构。

  • QEMU 通过 VFIO 使用 IOMMU，见 vfio
