KVM Code Analysis*
查看相关源码文件*
根据 arch/x86/kvm/Makefile 文件内容，可获取 KVM 相关的源码文件。
# SPDX-License-Identifier: GPL-2.0
ccflags-y += -Iarch/x86/kvm
ccflags-$(CONFIG_KVM_WERROR) += -Werror
KVM := ../../../virt/kvm
kvm-y += $(KVM)/kvm_main.o $(KVM)/coalesced_mmio.o \
$(KVM)/eventfd.o $(KVM)/irqchip.o $(KVM)/vfio.o
kvm-$(CONFIG_KVM_ASYNC_PF) += $(KVM)/async_pf.o
kvm-y += x86.o emulate.o i8259.o irq.o lapic.o \
i8254.o ioapic.o irq_comm.o cpuid.o pmu.o mtrr.o \
hyperv.o debugfs.o mmu/mmu.o mmu/page_track.o
kvm-intel-y += vmx/vmx.o vmx/vmenter.o vmx/pmu_intel.o vmx/vmcs12.o vmx/evmcs.o vmx/nested.o
kvm-amd-y += svm.o pmu_amd.o
obj-$(CONFIG_KVM) += kvm.o
obj-$(CONFIG_KVM_INTEL) += kvm-intel.o
obj-$(CONFIG_KVM_AMD) += kvm-amd.o
KVM VM 和 vCPU 创建流程*
从以上一个最简单的 KVM API 使用示例可知 KVM 中的 VM 和 vCPU 创建流程：
- 打开 /dev/kvm 文件，获取 kvmfd，以便使用 ioctl 与 KVM 通信；
- 通过 ioctl kvmfd 从 KVM 获取 API 版本信息；
- 通过 ioctl kvmfd 创建一个 VM，返回一个 vmfd，可用于控制 VM 的内存、vCPU 等；
- 为虚拟机分配内存，并将 VM 要执行的代码加载到内存，然后通过 ioctl vmfd 告知 KVM VM 的内存信息；
- 通过 ioctl vmfd 创建一个 vCPU，返回一个 vcpufd，可用于控制 vCPU 运行等；
- 每个 vCPU 都有一个 struct kvm_run 结构体，用于在 KVM 和用户态程序之间共享 vCPU 相关信息，因此需要将其映射到用户空间，同时关联 vcpufd，以便 KVM 能够访问；
- 通过 ioctl vcpufd 设置寄存器值 kvm_regs 和 kvm_sregs；
- 在循环中，通过 ioctl vcpufd 运行配置好的 vCPU；
- 当 vCPU 退出时，从 run->exit_reason 获取退出原因，进行相关处理。
下面将根据以上流程分析 KVM 中的 ioctl 相关代码。
SVM KVM 模块初始化时，创建 /dev/kvm 设备，其中注册 ioctl 处理函数为 kvm_dev_ioctl。
// arch/x86/kvm/svm.c
svm_init ->
// virt/kvm/kvm_main.c
kvm_init(&svm_x86_ops, sizeof(struct vcpu_svm), __alignof__(struct vcpu_svm), THIS_MODULE) ->
// arch/x86/kvm/x86.c
kvm_arch_init
// virt/kvm/eventfd.c
kvm_irqfd_init
// arch/x86/kvm/x86.c
kvm_arch_hardware_setup
...
misc_register(&kvm_dev)
static struct file_operations kvm_chardev_ops = {
.unlocked_ioctl = kvm_dev_ioctl,
.llseek = noop_llseek,
KVM_COMPAT(kvm_dev_ioctl),
};
static struct miscdevice kvm_dev = {
KVM_MINOR,
"kvm",
&kvm_chardev_ops,
};
用户程序通过 ioctl kvmfd 创建虚拟机时，首先会调用 kvm_create_vm 创建虚拟机实例，即对应的 kvm 结构体，由 kvm_arch_alloc_vm 最终调用架构相关的 svm_vm_alloc 分配结构体空间。kvm_alloc_memslots 为虚拟机分配内存槽。kvm_arch_init_vm 负责初始化 kvm 结构体中的 kvm_arch 结构体成员，最终会调用架构相关的 svm_vm_init。hardware_enable_all 会在启动第一个虚拟机时对每个 CPU 调用 hardware_enable_nolock，最终会调用架构相关的 svm_hardware_enable。kvm_init_mmu_notifier 会注册一个 MMU 通知事件，当 Linux 内存子系统进行页面管理时会调用这里注册的回调函数。最后会将创建的虚拟机挂到以 vm_list 为头节点的链表上。
kvm_coalesced_mmio_init 负责合并 MMIO 的初始化，所谓 合并 MMIO 是指为避免在每次 MMIO 写操作时都要陷入，将 MMIO 写操作合并到一个 ring buffer，当其他时间产生或 buffer 满了之后会陷入，进行 MMIO 批处理 。
anon_inode_getfile 会创建一个匿名文件，其文件操作设置为 kvm_vm_fops，私有数据就是创建的虚拟机。经过 fd_install 将文件对应的 vmfd 返回给用户程序，表示一台虚拟机，用户程序就可以通过 ioctl vmfd 进行虚拟机操作。在这之前，kvm_uevent_notify_change 会将 kvm->userspace_pid 设置为 current->pid。
// virt/kvm/kvm_main.c
kvm_dev_ioctl(kvmfd, KVM_CREATE_VM, 0) ->
kvm_dev_ioctl_create_vm(0) ->
kvm_create_vm ->
// arch/x86/include/asm/kvm_host.h
kvm_arch_alloc_vm ->
kvm_x86_ops->vm_alloc() -> svm_vm_alloc
kvm_alloc_memslots
kvm_arch_init_vm ->
kvm_x86_ops->vm_init(kvm) -> svm_vm_init
hardware_enable_all ->
on_each_cpu(hardware_enable_nolock) ->
kvm_arch_hardware_enable ->
kvm_x86_ops->hardware_enable() -> svm_hardware_enable
kvm_init_mmu_notifier
list_add(&kvm->vm_list, &vm_list)
kvm_coalesced_mmio_init
anon_inode_getfile("kvm-vm", &kvm_vm_fops, kvm, O_RDWR)
kvm_uevent_notify_change
fd_install()
static const struct mmu_notifier_ops kvm_mmu_notifier_ops = {
.invalidate_range_start = kvm_mmu_notifier_invalidate_range_start,
.invalidate_range_end = kvm_mmu_notifier_invalidate_range_end,
.clear_flush_young = kvm_mmu_notifier_clear_flush_young,
.clear_young = kvm_mmu_notifier_clear_young,
.test_young = kvm_mmu_notifier_test_young,
.change_pte = kvm_mmu_notifier_change_pte,
.release = kvm_mmu_notifier_release,
};
static int kvm_init_mmu_notifier(struct kvm *kvm)
{
kvm->mmu_notifier.ops = &kvm_mmu_notifier_ops;
return mmu_notifier_register(&kvm->mmu_notifier, current->mm);
}
static struct file_operations kvm_vm_fops = {
.release = kvm_vm_release,
.unlocked_ioctl = kvm_vm_ioctl,
.llseek = noop_llseek,
KVM_COMPAT(kvm_vm_compat_ioctl),
};
用户程序为虚拟机分配内存后，通过 ioctl vmfd 将内存信息注册到 KVM。这部分可见 QEMU/KVM 内存虚拟化。
用户程序通过 ioctl vmfd 创建一个 vCPU，首先调用 kvm_vcpu_init 进行初步的初始化。kvm_arch_vcpu_create 进行 vcpu ，kvm_mmu_create 设置 kvm_vcpu->kvm_vcpu_arch 结构体中的 mmu 相关值。kvm_create_lapic 负责创建 local APIC 工作。架构相关的 svm_create_vcpu 负责初始化 vcpu_svm 结构体。后续的 vcpu_load 负责把当前 vCPU 状态加载到物理 CPU 上，而 vcpu_put 负责将当前的物理 CPU 上运行的 vCPU 调度出去时的状态保存。kvm_init_mmu 负责 KVM 内存虚拟化的初始化。
create_vcpu_fd 会创建一个 vcpufd，返回给用户程序，表示一个 vCPU，用户程序可通过 ioctl vcpufd 进行 vCPU 操作。
// virt/kvm/kvm_main.c
kvm_vm_ioctl(vmfd, KVM_CREATE_VCPU, vcpu_id) ->
kvm_vm_ioctl_create_vcpu(kvm, id) ->
kvm_vcpu_init
kvm_arch_vcpu_create ->
kvm_mmu_create
kvm_create_lapic
kvm_x86_ops->vcpu_create(vcpu) -> svm_create_vcpu
vcpu_load ->
kvm_x86_ops->vcpu_load(vcpu, cpu) -> svm_vcpu_load
kvm_vcpu_reset ->
kvm_x86_ops->vcpu_reset(vcpu, ) -> svm_vcpu_reset
kvm_init_mmu ->
init_kvm_tdp_mmu
vcpu_put ->
kvm_arch_vcpu_put ->
kvm_x86_ops->vcpu_put(vcpu) -> svm_vcpu_put
create_vcpu_fd ->
anon_inode_getfd(name, &kvm_vcpu_fops, vcpu, O_RDWR | O_CLOEXEC)
static struct file_operations kvm_vcpu_fops = {
.release = kvm_vcpu_release,
.unlocked_ioctl = kvm_vcpu_ioctl,
.mmap = kvm_vcpu_mmap,
.llseek = noop_llseek,
KVM_COMPAT(kvm_vcpu_compat_ioctl),
};
用户程序获取 vcpufd 后，要分配与 KVM 的共享内存（kvm_run 结构体等信息），首先通过 ioctl kvmfd 获取要分配的内存区域大小。然后在 vcpufd 上调用 mmap，对应的处理函数为 kvm_vcpu_mmap，仅分配了虚拟地址空间，并设置对应的 fault 回调函数为 kvm_vcpu_fault。当用户程序首次访问这段共享内存时，触发 page fault，在 kvm_vcpu_fault 中就会将虚拟地址与对应的数据联系起来。访问第一个页对应 kvm_vcpu->kvm_run，第二个页对应 kvm_vcpu->kvm_vcpu_arch.pio_data，第三个页会访问到 kvm_vcpu->kvm->coalesced_mmio_ring。
static const struct vm_operations_struct kvm_vcpu_vm_ops = {
.fault = kvm_vcpu_fault,
};
static int kvm_vcpu_mmap(struct file *file, struct vm_area_struct *vma)
{
vma->vm_ops = &kvm_vcpu_vm_ops;
return 0;
}
用户程序通过 ioctl vcpufd 设置 vCPU 寄存器值。准备完毕后，就可以通过 ioctl vcpufd KVM_RUN 运行配置好的 vCPU，vcpu_run 主体是一个循环，进行一系列判断后，准备进入虚拟机。vcpu_enter_guest 处理各种请求，调用 kvm_mmu_reload 完成内存虚拟化设置，最终调用架构相关的 svm_vcpu_run 进入虚拟机执行。
当 vCPU 退出时，ioctl 返回，用户可以通过读取共享内存中的 exit_reason 信息进一步处理。
// virt/kvm/kvm_main.c
kvm_vcpu_ioctl(vcpufd, KVM_RUN, NULL) ->
// arch/x86/kvm/x86.c
kvm_arch_vcpu_ioctl_run(vcpu, vcpu->run) ->
vcpu_run(vcpu) ->
vcpu_enter_guest ->
kvm_mmu_reload
kvm_x86_ops->run(vcpu) -> svm_vcpu_run
内存虚拟化*

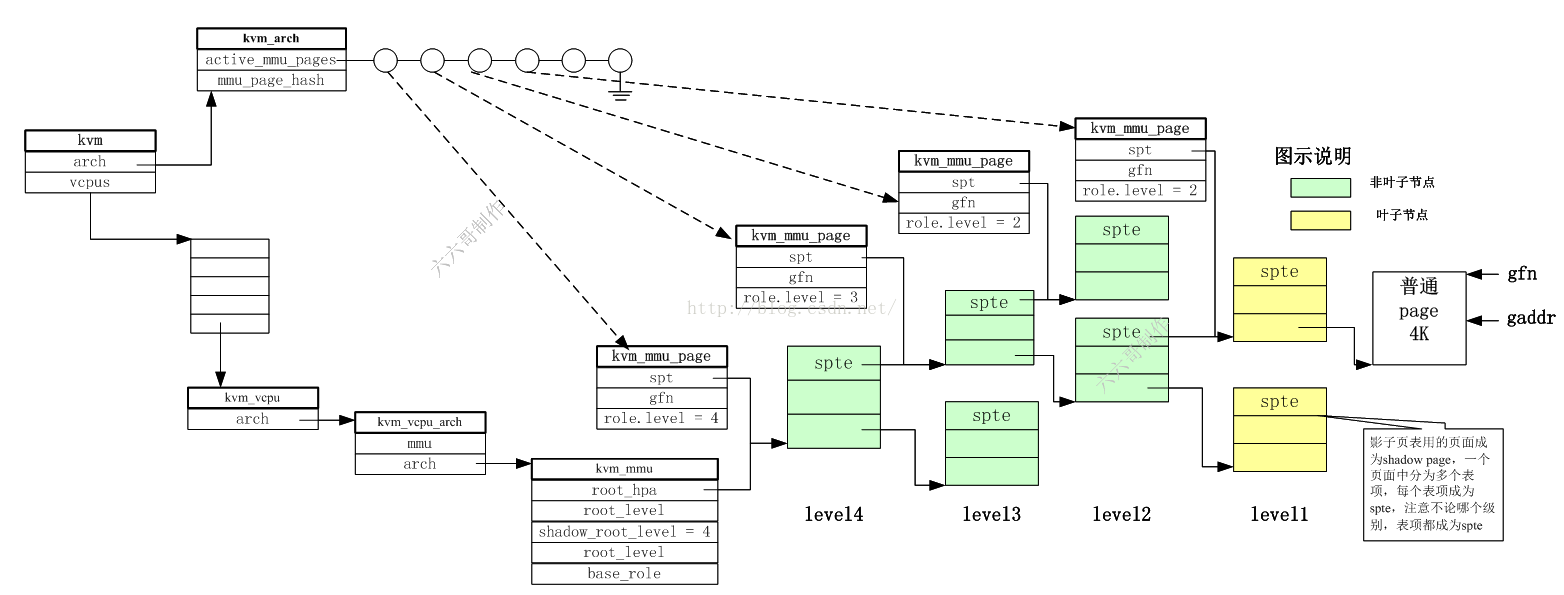

KVM MMU 内存虚拟化中关键数据结构关系如下图。
- kvm->kvm_arch 结构体中有链表 active_mmu_pages 和哈希链表 mmu_page_hash 成员，可以通过 GFN 快速索引 kvm_mmu_page。
- kvm_mmu 结构体中的 kvm_mmu_role 成员中设置了创建 kvm_mmu_page 时采用的基本 page role，同时包含一些硬件特性。
- kvm_mmu_page 结构体中的 kvm_mmu_page_role 表示该页表页的角色，如 level 表示在 NPT 中的等级。
在 QEMU/KVM 内存虚拟化 中分析了 QEMU 在用户空间申请虚拟内存，把地址信息注册到 KVM 的过程。
下面将从如何拆分 NPT 相关功能的角度，分析 SVM NPT 相关代码。
在 AMD 手册中找到 VMCB 中 NPT 基地址的相关字段为 N_CR3，对应源码中的 vmcb->vmcb_control_area.nested_cr3，KVM SVM 中设置此字段的函数为 set_tdp_cr3。下面根据此函数的调用链分析虚拟机启动过程中的 NPT 设置。
上节分析到的虚拟机 vCPU 创建中，先是调用 kvm_mmu_create 初步设置 kvm_vcpu->kvm_vcpu_arch 中的 kvm_mmu 类型的指针。在创建 vCPU 的末尾，由 kvm_init_mmu 初始化 KVM 内存虚拟化。对于硬件辅助的内存虚拟化，init_kvm_tdp_mmu 负责初始化 NPT，即设置 kvm_vcpu->kvm_vcpu_arch->kvm_mmu 结构体中的具体值，包括注册 page_fault 回调函数 kvm_tdp_page_fault，以及注册 set_cr3 函数为 set_tdp_cr3。
// arch/x86/kvm/mmu/mmu.c
kvm_mmu_create(vcpu) ->
vcpu->arch.root_mmu.root_hpa = INVALID_PAGE;
kvm_init_mmu(vcpu, reset_root) ->
init_kvm_tdp_mmu(vcpu)
虚拟机运行前，需要调用 set_cr3 设置 VMCB N_CR3 字段。而在前面的内存虚拟化初始化过程中，将 kvm_mmu 中的 root_hpa（即要填入 N_CR3 字段的值）设置为 INVALID_PAGE。因此 kvm_mmu_load 中要设置 root_hpa。
mmu_topup_memory_caches 负责初始化 kvm_vcpu->kvm_vcpu_arch 中的三个 kvm_mmu_memory_cache 类型的成员 mmu_pte_list_desc_cache、mmu_page_header_cache 和 mmu_page_cache，分别负责 pte_list_desc、kvm_mmu_page 和 kvm_mmu_page.spt（实际页表页）。而前两者有对应的 kmem_cache，mmu_pte_list_desc_cache 和 mmu_page_header_cache，在 KVM 模块初始化时通过 kmem_cache_create 创建。当这两个 cache 中缓存的 object 数目不够时，通过 mmu_topup_memory_cache 从对应的 kmem_cache 获取。对于 mmu_page_cache，则是通过 mmu_topup_memory_cache_page 直接调用 __get_free_page 获取页。mmu_topup_memory_caches 初始化函数会在 tdp_page_fault、kvm_mmu_load 和 kvm_mmu_pte_write 中调用，保证三个缓存中有充足空间，加速运行中的分配。
mmu_alloc_roots 调用 mmu_alloc_direct_roots 初始化，调用 kvm_mmu_get_page 分配 kvm_mmu_page 结构体和对应的 spt 页，并设置 root_hpa 指向分配的 spt，最后调用架构相关的 set_tdp_cr3 设置 VMCB N_CR3 字段。对于多 vCPU 的 VM，仅在创建第一个 vCPU 时，kvm_mmu_get_page 才会分配新的 kvm_mmu_page 结构体，后面的虚拟机创建，都会通过 GFN 索引哈希表从而找到第一个 vCPU 创建的 kvm_mmu_page，从而实现多 vCPU 共享 NPT。
kvm_mmu_get_page 这个函数在后面 __direct_map 构建 NPT 的时候还要用到。
// arch/x86/kvm/x86.c
vcpu_enter_guest(vcpu) ->
// arch/x86/kvm/mmu.h
kvm_mmu_reload(vcpu) ->
// arch/x86/kvm/mmu/mmu.c
kvm_mmu_load(vcpu)->
mmu_topup_memory_caches(vcpu) ->
mmu_topup_memory_cache(&vcpu->arch.mmu_pte_list_desc_cache, pte_list_desc_cache, ...)
mmu_topup_memory_cache_page(&vcpu->arch.mmu_page_cache, ...)
mmu_topup_memory_cache(&vcpu->arch.mmu_page_header_cache, mmu_page_header_cache, ...)
mmu_alloc_roots(vcpu) ->
mmu_alloc_direct_roots(vcpu) ->
kvm_mmu_get_page(vcpu, 0, 0, vcpu->arch.mmu->shadow_root_level, 1, ACC_ALL)
vcpu->arch.mmu->root_hpa = __pa(sp->spt)
kvm_mmu_sync_roots(vcpu)
// arch/x86/kvm/mmu.h
kvm_mmu_load_cr3(vcpu) ->
vcpu->arch.mmu->set_cr3(vcpu, vcpu->arch.mmu->root_hpa) -> set_tdp_cr3
kvm_x86_ops->tlb_flush(vcpu, true) -> svm_flush_tlb
创建完 NPT 的顶级页表并将其地址填入 VMCB 后，运行虚拟机。此时尚未创建 NPT，因此虚拟机会触发 NPF，陷入到 KVM，在 NPF 的处理过程中完成 NPT 创建过程。
NPF 处理由之前注册的 kvm_tdp_page_fault 完成，首先计算 max_level 值，即 NPT 中将哪一级作为叶子节点（4K 页就是 max_level=1，2M 大页就是 max_level=2）。direct_page_fault 中，先调用前面提到过的 mmu_topup_memory_caches 为三个 cache 分配空间。fast_page_fault 判断能否快速处理 NPF，仅适用于 NPF 存在且是写保护产生 NPF 的情况。
try_async_pf 尝试对 NPF 进行异步处理，适用于 NPT 建立好后，host 将 VM 的物理内存换出而产生 NPF 的情况。kvm_vcpu_gfn_to_memslot 根据 GFN 查找对应的 kvm_memory_slot。__gfn_to_pfn_memslot 中，__gfn_to_hva_many 根据 slot 的 userspace_addr 成员就可以计算出 HVA。hva_to_pfn 则通过 get_user_pages 相关函数获取 HVA 对应的 PFN，并把内存 pin 住。KVM 异步 page fault 的流程之后有时间再看。总之，如果可以异步处理，KVM 直接返回，并通知 VM 调度其他进程，以提高效率。否则，try_async_pf 会分配一个物理页，并计算对应的 GFN。
__direct_map 是 NPT 构建过程中的关键函数，其功能就是填充 NPT。首先会根据大页设置相关信息调整 level，即最终的 NPT 用哪一级作为叶子节点。然后就进入 for_each_shadow_entry 循环，通过 kvm_shadow_walk_iterator 迭代器结构体遍历 NPT，最终索引到 NPT 叶子节点中的 SPTE（NPTE），得到 PFN。迭代器的成员 addr 是 GPA，shadow_addr 指向当前遍历到的 NPT，sptep 指向当前页表中的 SPTE，level 记录当前的 NPT 等级，index 则是当前 SPTE 在当前 NPT 中的索引。
shadow_walk_init 进行遍历初始化，设置迭代器中的 GPA 和 level，将 shadow_addr 指向 NPT root_hpa。shadow_walk_okay 用于判断是否要继续遍历，计算迭代器中的索引并设置 SPTE 指针。shadow_walk_next 则在处理完当前级别页表后，从当前页表项中取出下一级页表的地址。可以看到，遍历的逻辑非常简单。
遍历过程中，如果没有中间的某级页表，kvm_mmu_get_page 会分配下一级页表，link_shadow_page 将其基地址填入当前的页表项，同时还要将当前页表项的地址加入到下一级页表的 kvm_mmu_page->parent_ptes 链表中。遍历到最终的叶子节点时，mmu_set_spte 设置 SPTE 指向 PFN、刷新 TLB、将 SPTE 加入 GFN 对应的 kvm_memory_slot->kvm_arch_memory_slot.rmap （gfn_to_rmap 找到 rmap 链表，然后将 SPTE 插入链表）。rmap 用于通过 GFN 快速找到对应的 SPTE，如要把 VM 物理页换出。
// arch/x86/kvm/x86.c
vcpu_enter_guest ->
kvm_mmu_reload
kvm_x86_ops->run(vcpu) -> svm_vcpu_run
// When VM Exit
...
kvm_x86_ops->handle_exit(vcpu, exit_fastpath) -> handle_exit
// arch/x86/kvm/svm.c
npf_interception(vcpu_svm) ->
// arch/x86/kvm/mmu/mmu.c
kvm_mmu_page_fault ->
handle_mmio_page_fault
kvm_mmu_do_page_fault ->
kvm_tdp_page_fault ->
direct_page_fault ->
mmu_topup_memory_caches
fast_page_fault
try_async_pf
kvm_vcpu_gfn_to_memslot
__gfn_to_pfn_memslot ->
__gfn_to_hva_many
hva_to_pfn
__direct_map(vcpu, gpa, ...) ->
for_each_shadow_entry(vcpu, gpa, it)
kvm_mmu_get_page
link_shadow_page ->
mmu_spte_set ->
__set_spte
mmu_page_add_parent_pte
mmu_set_spte ->
set_spte
struct kvm_shadow_walk_iterator {
u64 addr; // gpa
hpa_t shadow_addr; // current spt base hpa
u64 *sptep; // current spte
int level; // current level
unsigned index; // index in current spt
};
#define for_each_shadow_entry(_vcpu, _addr, _walker) \
for (shadow_walk_init(&(_walker), _vcpu, _addr); \
shadow_walk_okay(&(_walker)); \
shadow_walk_next(&(_walker)))

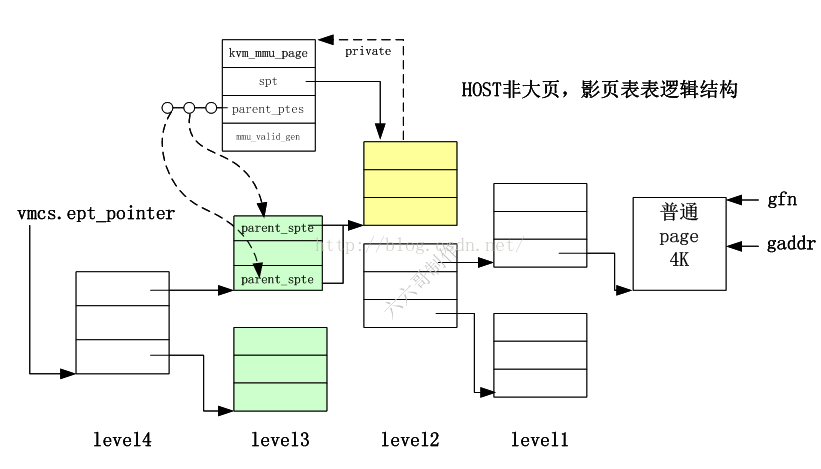

回过头来看 kvm_mmu_get_page，它负责创建 KVM MMU 中最重要的结构体 kvm_mmu_page，用于描述 NPT 页表页，关系如下图。
kvm_mmu_page 中的 spt 成员指向其描述的 NPT 页表页，同时该页的 page 结构体中的 private 指向了管理它的 kvm_mmu_page。parent_ptes 链表保存了指向该页表页的所有页表项。当分配完一个 kvm_mmu_page 结构时，会用其管理的 GPA 空间的起始 GFN 为 key 计算一个哈希值，并将其添加到 kvm->kvm_arch.mmu_page_hash 链表中，以便快速通过 GFN 找到对应的页表页。同时，所有激活的页表页，也会加入 kvm->kvm_arch.active_mmu_page 链表中。
kvm_mmu_get_page 中，首先要设置该页表页的角色，如 level。for_each_valid_sp 循环就是利用 GFN 检索哈希链表，快速查找是否存在有效的页表页，如果有则在一系列判断之后直接返回。如果没有就需要调用 kvm_mmu_alloc_page 分配新的页表页和管理结构，将其加入哈希链表，并通过 clear_page 清空其中的所有 SPTE。
// arch/x86/kvm/mmu/mmu.c
kvm_mmu_get_page ->
role.level = level;
for_each_valid_sp(vcpu->kvm, sp, gfn)
kvm_mmu_alloc_page
clear_page
#define for_each_valid_sp(_kvm, _sp, _gfn) \
hlist_for_each_entry(_sp, \
&(_kvm)->arch.mmu_page_hash[kvm_page_table_hashfn(_gfn)], hash_link) \
if (is_obsolete_sp((_kvm), (_sp))) { \
} else
__direct_map 建立 NPT 到叶子节点时，调用 mmu_set_spte，其中就会设置反向映射。反向映射表结构存储在 kvm_arch_memory_slot.rmap 中，其中的每个元素是一个 pte_list_desc + 权限位。
__gfn_to_rmap 就是通过 GFN 计算相对起始 GFN 的索引，作为 rmap 的索引获取 rmap_head。pte_list_add 将本次映射得到的 SPTE 插入到 rmap_head 中。如果 rmap_head->val 的 bit-0 未置位，则表明它仅指向此链中唯一一个 SPTE。否则，(rmap_head->val & ~1) 指向 pte_list_desc 结构体，包含更多的 SPTE。
// arch/x86/kvm/mmu/mmu.c
mmu_set_spte ->
rmap_add(vcpu, spte, gfn) ->
gfn_to_rmap(vcpu->kvm, gfn, sp) ->
__gfn_to_memslot
__gfn_to_rmap ->
return &slot->arch.rmap[level - PT_PAGE_TABLE_LEVEL][idx]
pte_list_add(vcpu, spte, rmap_head)
struct kvm_rmap_head {
unsigned long val;
};
struct pte_list_desc {
u64 *sptes[PTE_LIST_EXT];
struct pte_list_desc *more;
};
