Virtual Function I/O*

VFIO 要点：

VFIO 是一种现代化的设备直通方案，充分利用了 VT-d/AMD-Vi 提供的 DMA 重映射和中断重映射特性，保证直通设备的 DMA 安全性同时可以达到接近物理设备的 I/O 性能。
使用 DMA 重映射为每个 domain 建立独立的 IOMMU 页表，将直通设备的 DMA 访问限制在地址空间之内，保证安全性。
使用中断重映射和 posted interrupt 实现中断隔离和中断投递。
VFIO 框架
最上层是 VFIO Interface，向用户态提供统一访问的接口，用户态通过约定的 ioctl 设置和调用 VFIO 的各种能力。
中间层是 vfio_iommu 和 vfio_pci，前者是 VFIO 对 IOMMU 层的统一封装，主要实现 DMA 重映射的功能，即管理 IOMMU 页表；后者是 VFIO 对 PCI 设备驱动的统一封装，和用户态进程配合完成设备访问，包括 PCI 配置空间模拟、PCI Bar 空间重定向、中断重映射等。
最下层是硬件驱动层，iommu driver 是平台相关的实现，vfio_pci 会调用 host 上的 pci_bus driver 实现设备注册和注销等操作。

+-------------------------------------------+
|                                           |
|             VFIO Interface                |
|                                           |
+---------------------+---------------------+
|                     |                     |
|     vfio_iommu      |      vfio_pci       |
|                     |                     |
+---------------------+---------------------+
|                     |                     |
|    iommu driver     |    pci_bus driver   |
|                     |                     |
+---------------------+---------------------+

三个基本概念 device、group 和 container
group 是 iommu 能进行 DMA 隔离的最小硬件单元，设备直通时一个 group 里的设备必须都直通给一个虚拟机。
device 就是要操作的硬件设备，一个 multi-function 设备，其上所有的 function 设备都要放到同一个 group。
container 是和地址空间关联的概念，可以理解为一个 VM Domain 的物理内存空间。

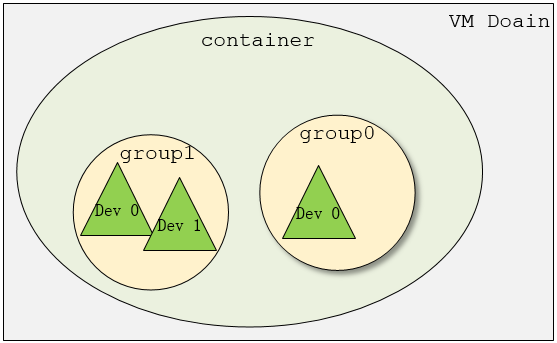

从下图可以看出，一个或多个 device 从属于某个 group，而一个或多个 group 又从属于一个 container。要将要给 device 直通给 VM，首先要找到其从属的 iommu group，然后将整个 group 加入到 container 中即可

VFIO 数据结构

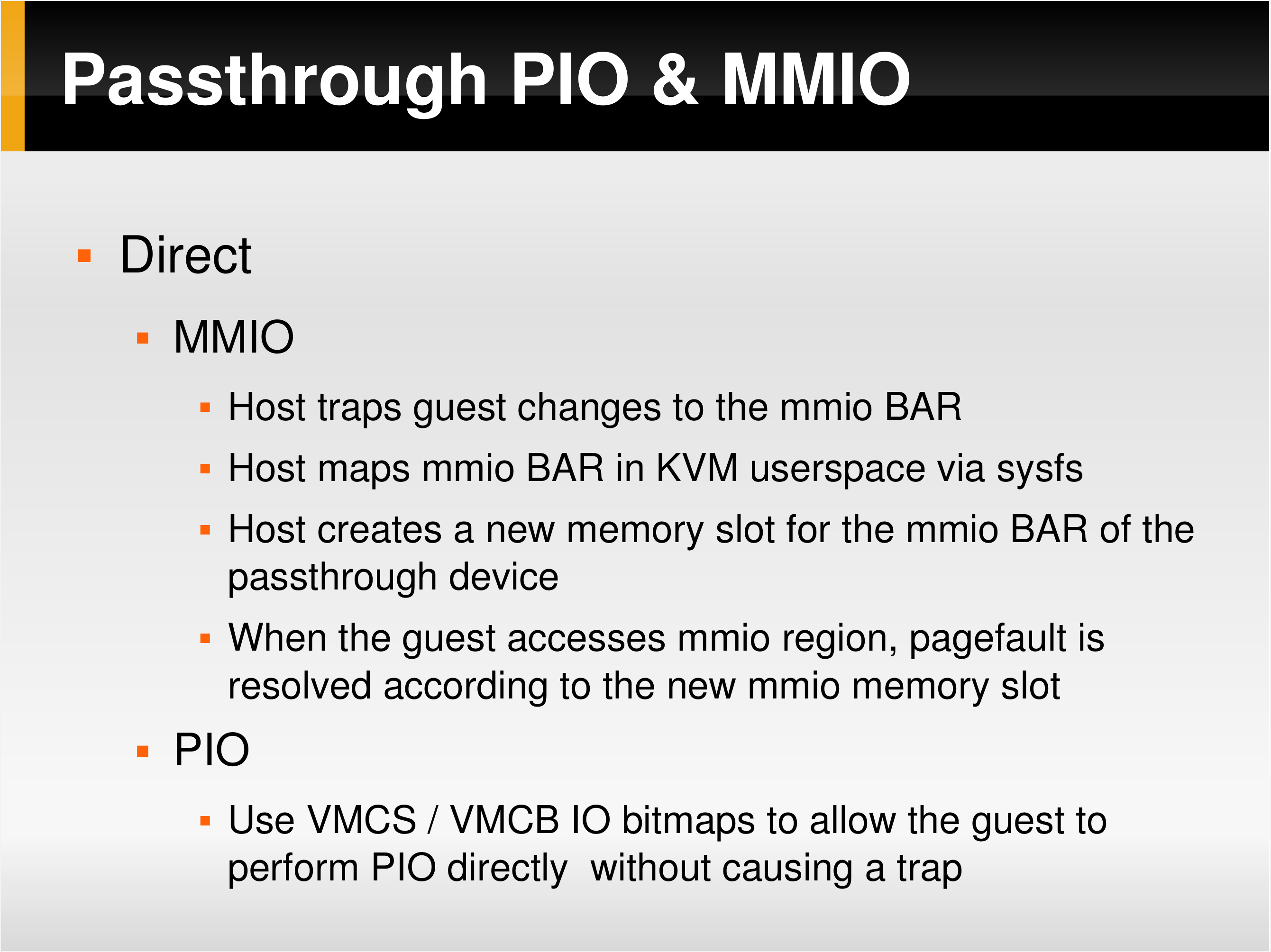

VFIO 对直通设备 I/O 地址空间的访问：
对于 PIO 访问，通过设置 VMCS 的 I/O bitmap 控制 guest 访问陷入，然后通过转换表（模拟的方式）将 PIO 操作转发到真实物理设备上。
对于 MMIO 访问，通过 EPT 将虚拟机的 MMIO 地址映射到物理设备的 MMIO 地址空间，guest 访问 MMIO 不需要陷入。

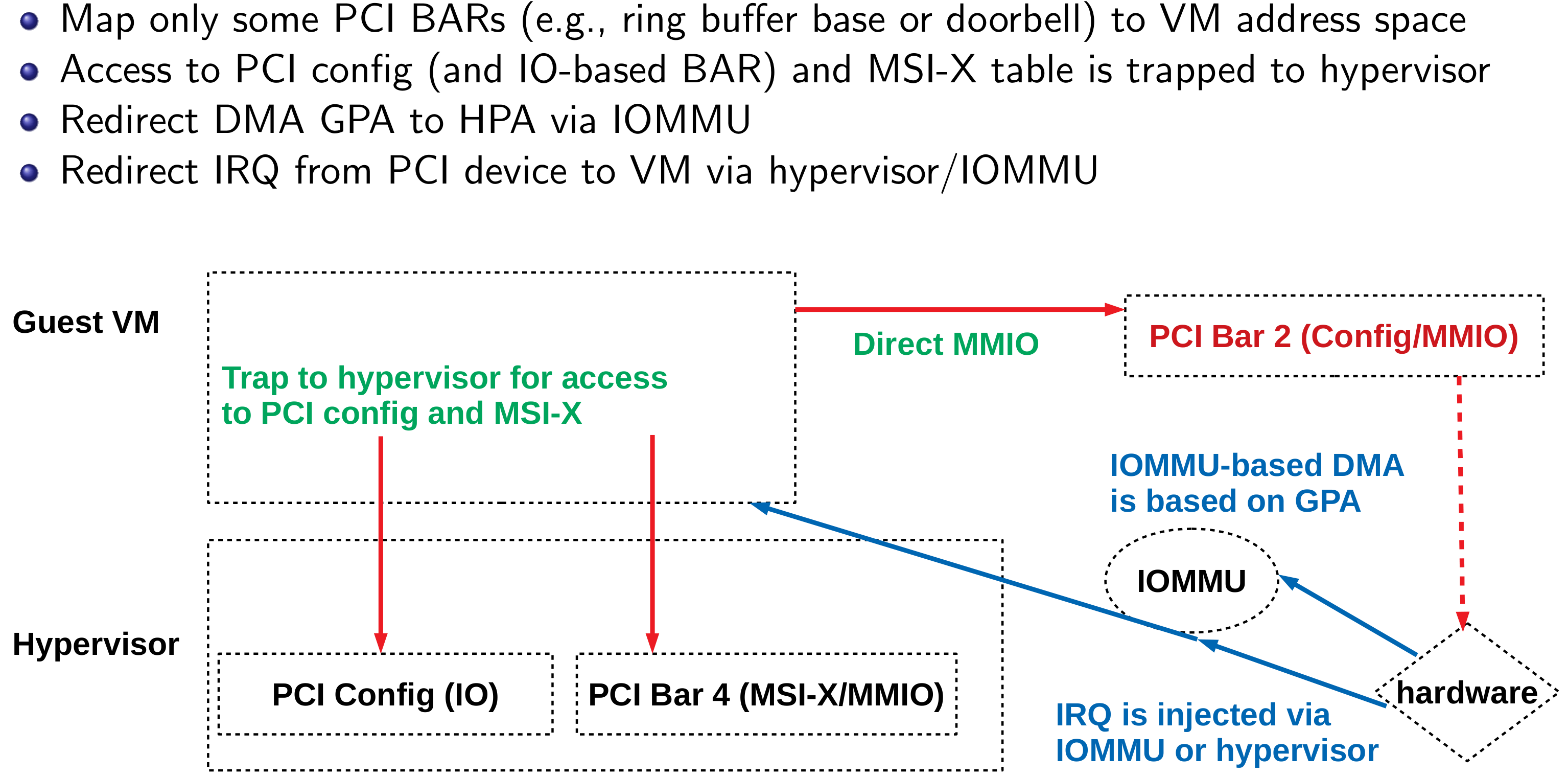

PCI 配置空间是用来报告设备 I/O 信息的区域，可以通过 PIO 或 MMIO 方式（PCIE 之后可以通过 MMIO 访问）访问。设备直通中的配置空间并不直接呈现给 guest 而是由 VFIO 配合 QEMU 模拟。

Question

既然配置空间可以通过 MMIO 访问，那这一部分是否也应该陷入由 QEMU 模拟？

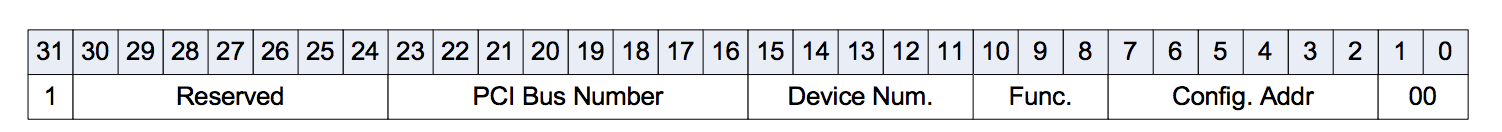

PCI 配置空间为 256 bytes，仅支持 PIO 方式访问。I/O 端口地址空间的 0xCF8 ~ 0xCFF 预留给了 PCI，前 32 位为 CONFIG_ADDRESS，格式如下，后 32 位为 CONFIG_DATA。

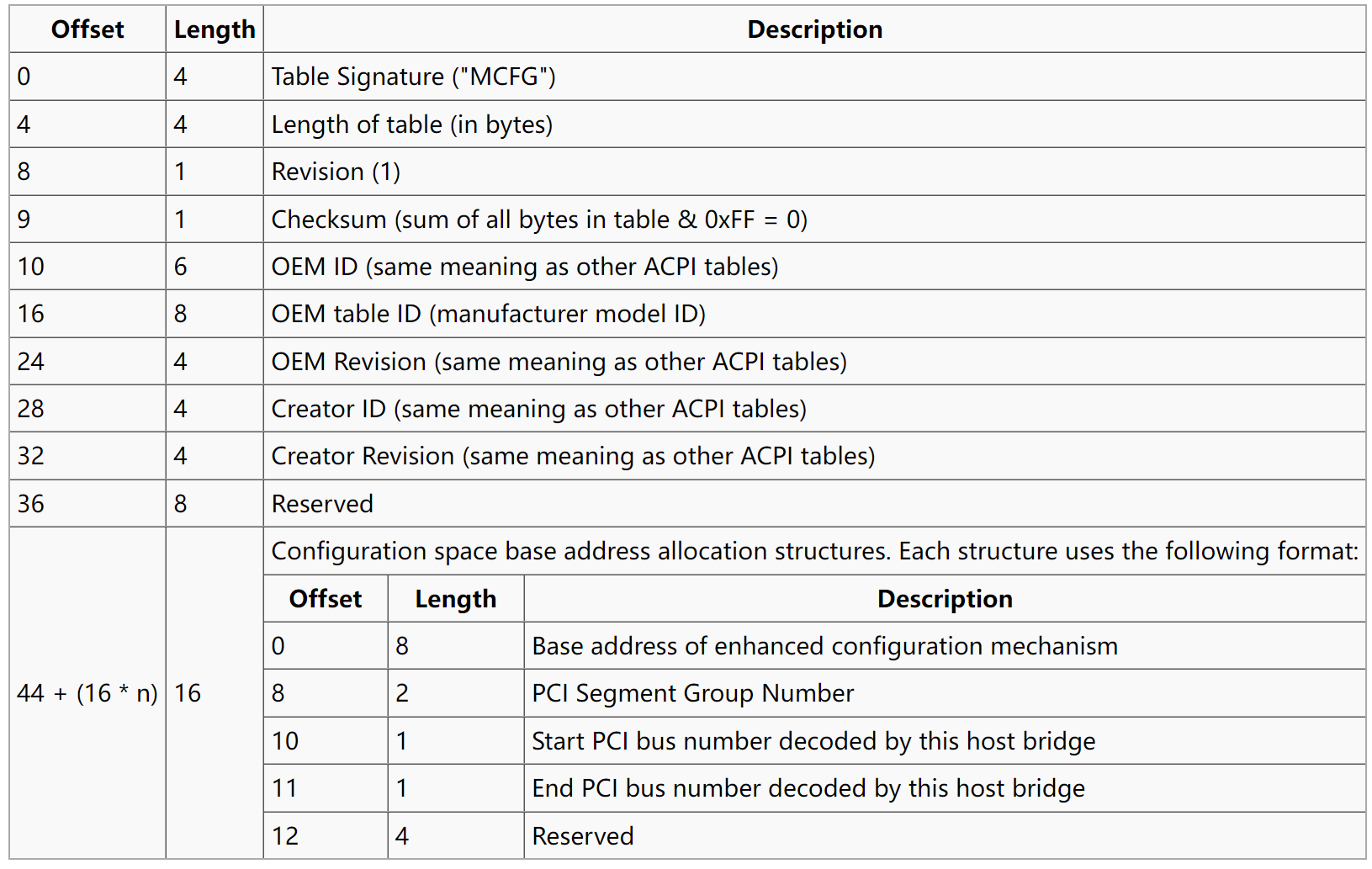

PCIe 将配置空间扩展到 4096 bytes，其中扩展的部分无法使用以上的 PIO 方式访问，使用 MMIO 方式访问，称为 Enhanced Configuration Access Mechanism, ECAM。映射的内存空间由 ACPI MCFG 表指定，格式如下。

访问时首先通过设备 PCI 段组号和总线找到对应的映射空间，获取起始地址和起始总线号。然后根据 BDF 信息使用以下的公式计算地址：

pa = START_PA + (Bus - START_BUS) << 20 | Dev << 15 | Func << 12

可能的解决方案：

VM 的 ACPI 是由 QEMU 模拟的，那么 QEMU 是否可以控制或知晓 PCIe 配置空间映射的内存空间，从而在申请内存时告知 KVM，通过配置 EPT 陷入。

直通设备 MMIO（BAR 空间）映射：
1. 查询设备 BAR 空间信息
2. 将设备的 BAR 空间 MMIO 重映射到 QEMU 的虚拟地址空间
3. 将该段虚拟地址标记为 RAM 类型注册给虚拟机
QEMU VFIO 初始化：

之后要看以下 QEMU/KVM 这部分的代码。

最后更新: December 5, 2021
