VMCS*

Tldr

VMCS 的 guest state area 中没有保存通用寄存器，而是交给 KVM 保存，这里就分析 KVM 的这部分处理逻辑。然后再结合手册总结 VMCS 的相关信息。

VMCS in SDM*

VMCS 状态*

VMCS 的 launch state 决定应该对这个 VMCS 使用哪个 VM Entry 指令：

vmlaunch 要求 VMCS 状态为 clear
vmresume 要求 vm 状态为 launched

逻辑处理器在相应的 VMCS 区域维护 VMCS 的状态，按以下的方式管理：

如果 current VMCS 的状态为 clear，成功执行 vmlaunch 指令之后，状态变为 launched
vmclear 指令的内存地址操作数为 VMCS 地址，指令执行后，那个 VMCS 的状态变为 clear
无法通过任何方式修改或获取 VMCS 的状态，即使是 vmwrite 和 vmread 也不行

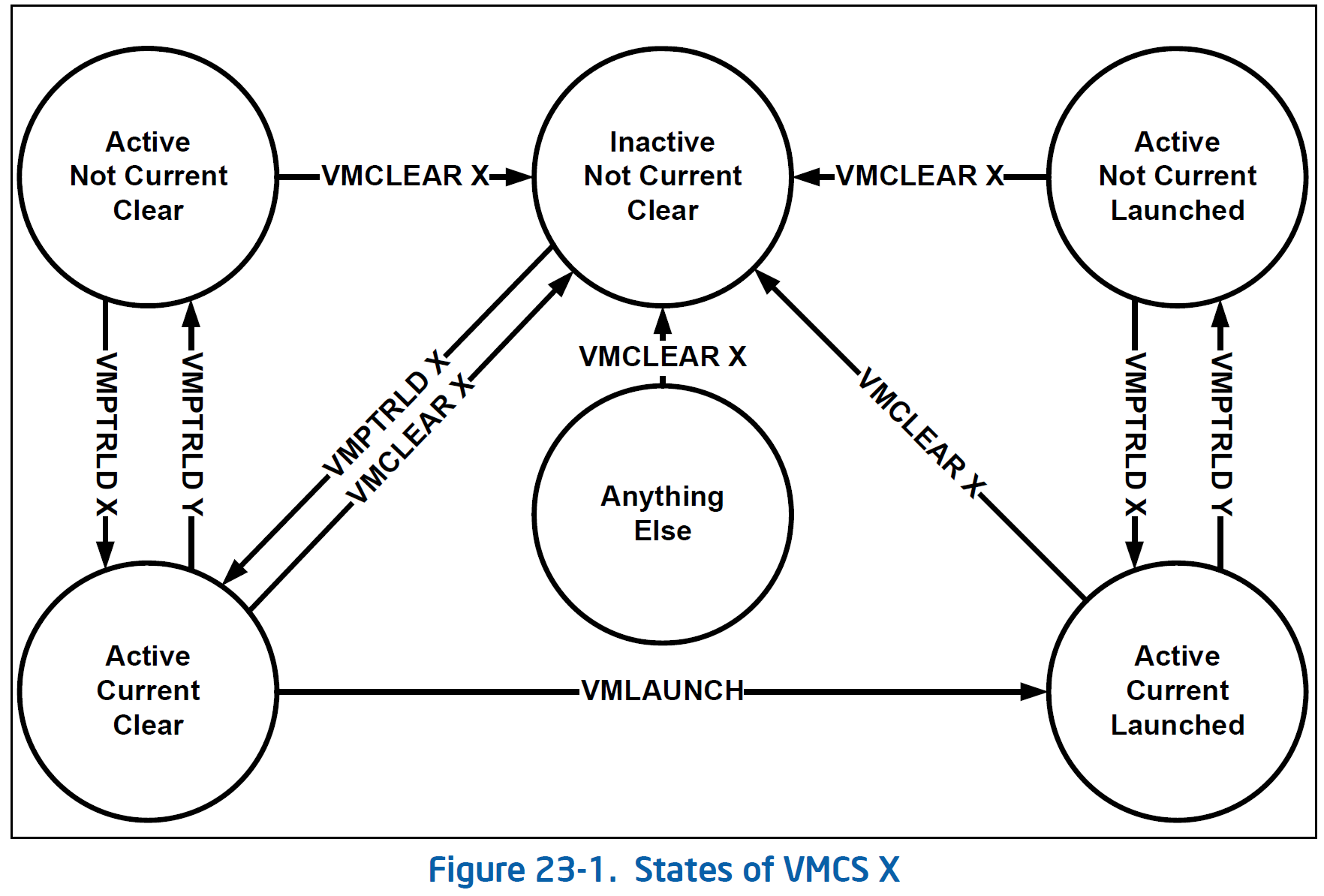

下图展示了 VMCS 的不同状态，X 和 Y 是两个 VMCS：

vmptrld X 使 X 变成 current&active
vmptrld Y 使 X 变成 not current
如果 X 是 current VMCS 且状态为 clear，vmlaunch X 使其变成 launched
vmclear X 使 X 变成 inactive&not current&clear

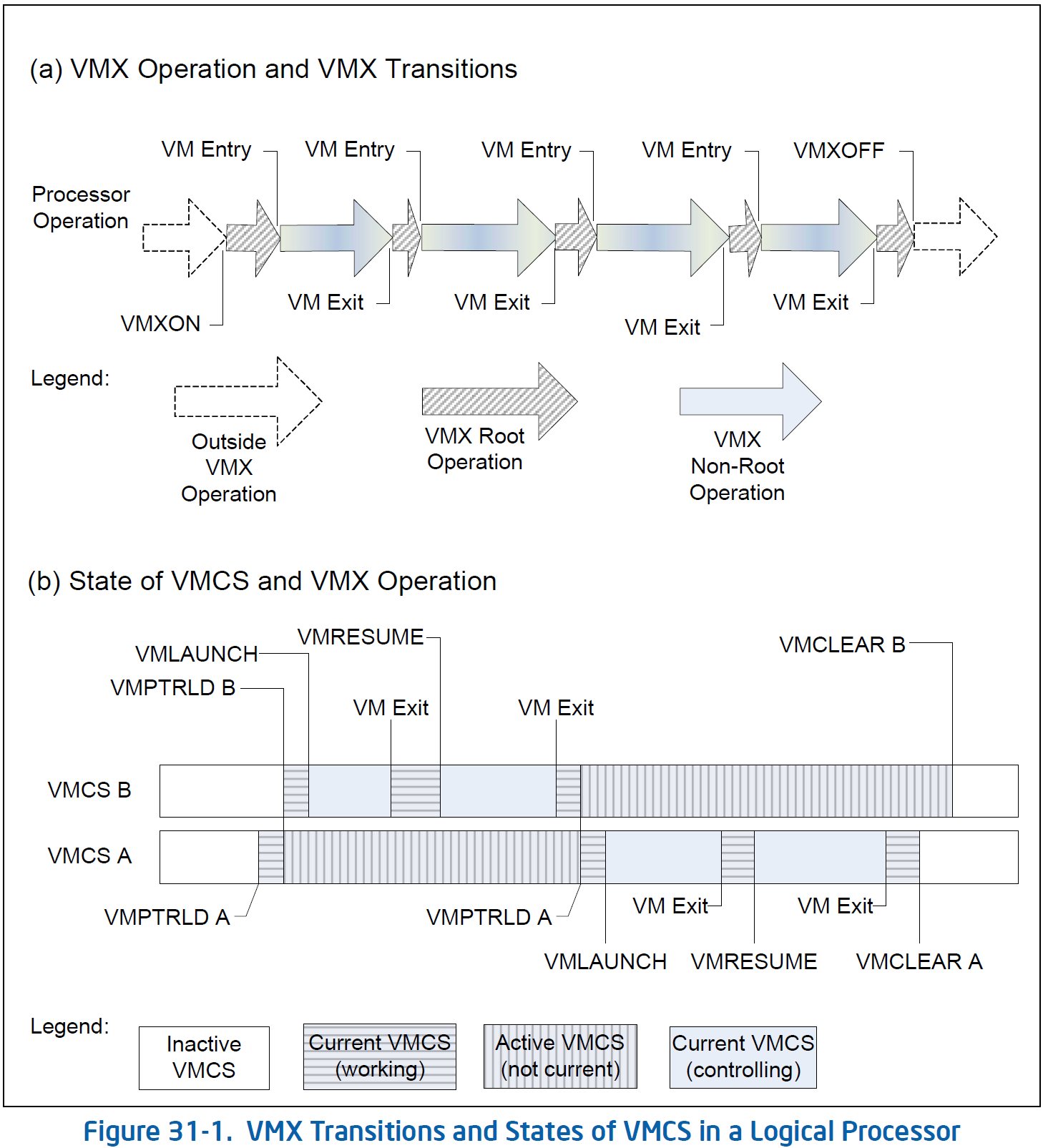

所谓 active、inactive，其实就是对当前逻辑处理器是否可用，而在 acive 中，同一时刻 current VMCS 仅有一个，VMX 指令的目标都是当前 VMCS 所代表的 vCPU。而 clear 或 launched，是指 VMCS 对应的 vCPU 是否在当前逻辑处理器上执行过，如果在同一处理器上恢复执行，也就是 launched 状态恢复，直接 vmresume 即可，而当迁移到另外的处理器时，就需要先 vmclear 将状态置为 clear，然后在目标处理器上执行 vmptrld 建立联系，vmlaunch 恢复执行。

VMCS 软件使用注意事项*

首先，要确保一个 VMCS 同一时间只能在一个逻辑处理器上处于 active 状态，否则会损坏。如果需要在逻辑处理器之间迁移就需要先执行 vmclear。

软件应该使用 vmread 和 vmwrite 指令访问 current VMCS 中的字段，不应该对 active VMCS 做普通访存操作，因为 VMCS 数据的存储结构是特定于实现的，未在架构上定义，同时逻辑处理器在处理器上而不是 VMCS 区域维护 active VMCS 的一些数据。这就导致：

直接读 VMCS 区域可能无法可靠地反映 VMCS 状态
直接写 VMCS 无法保证对 VMCS 产生决定性影响，反而可能导致 VMCS 损坏。

VMM 在 vmptrld 之前可以把 VMCS 区域从页表中删除，直到 vmclear。

以上提到的损坏，包括：

VM Entry 因无法解释的原因失败
处理器可能无法运行 non-root 模式，导致未预期的 VM Exits。
VM Exit 可能加载不需要的处理器状态，将其保存到 VMCS，或导致处理器关闭。

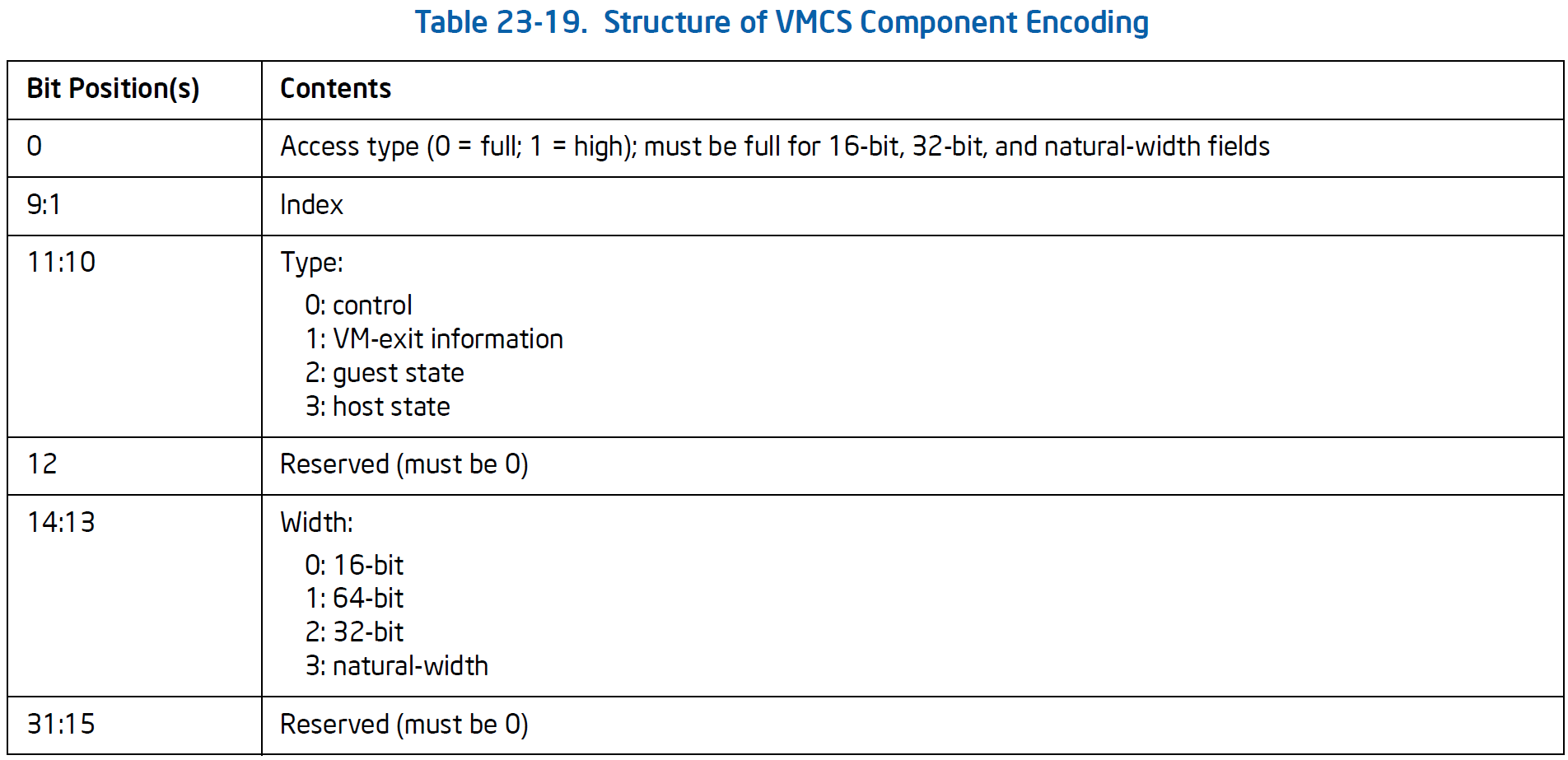

另外要注意的是，通过 vmread 和 vmwrite 访问 VMCS 时的操作数并不是简单地偏移，而是 32-bit 编码：

vmclear 会初始化 VMCS 中特定于架构的信息，因此在第一次使用 vmptrld 之前要执行 vmclear。

一些结构，如 I/O bitmap，其指针在 VMCS 中，而结构本身不在，所以只能用普通访存。软件需要确保只有在没有 current VMCS 在 non-root 模式引用它们时才能修改这些结构，否则可能导致无法预测的行为。当然，注入 virtual-APIC page、posted interrupt descriptor 这类结构除外。

VMCS 类型：ordinary and shadow*

VMCS 有两种，普通和 shadow，取决于 VMCS 区域的前 4-byte 的 bit-31，置 1 则为 shadow，同时还需要开启 VM-execution control 的 VMCS shadowing。普通和 shadow VMCS 有以下几点区别：

shadow VMCS 无法用于 VM Entry，会报错。
non-root 模式的 vmread 和 vmwrite 会访问 shadow VMCS
未开启 VMCS shadowing 会触发 VM Exit
开启 VMCS shadowing，会访问 current VMCS 中 VMCS link pointer 指向的 VMCS
VM entry 要确保 link pointer 指向的 VMCS 为 shadow

root 模式下两种 VMCS 都可以被 vmread 和 vmwrite 访问。软件无法修改 active VMCS 的 shadow 标识位。

Todo

找相关资料的时候发现，2020.05 版的 Intel SDM 有几个章节在后续版本中被删除了

Virtual-Machine Monitor Programming Considerations
Virtualization Of System Resources
Handling Boundary Conditions In A Virtual Machine Monitor

特别是其中第一章讲的内容还是挺有用的，VMM 编程注意事项，之后可以整理一下。

KVM 状态保存与恢复*

QEMU/KVM 中 vCPU 运行（进入 VM）流程为：

// QEMU
ioctl(cpu, KVM_RUN, 0) ->
// KVM
kvm_arch_vcpu_ioctl_run ->
  vcpu_run ->
    vcpu_enter_guest ->
      static_call(kvm_x86_run) ->
        vmx_vcpu_run ->
          vmx_vcpu_enter_exit ->
            __vmx_vcpu_run(vmx, &vcpu->arch.regs, vmx->loaded_vmcs->launched) (arch/x86/kvm/vmx/vmenter.S)

Faq

Q: static_call 是如何调用 vmx_vcpu_run 的？

涉及 Linux 5.10 新引入的 static_call 机制，详见 static_call.md

中间涉及到一些准备工作和检查，这里忽略。进入 vmenter.S 后，就进入真正的入口 __vmx_vcpu_run，第二个参数 regs 就是由 KVM 保存的通用寄存器。下面就详细分析在进入/退出 non-root 模式时由 KVM 实现的状态（VMCS 中没有的，即通用寄存器）保存和恢复。

Hint

64 位调用约定

System V AMD64 ABI 将前六个整型或指针参数使用依次使用寄存器 RDI, RSI, RDX, RCX, R8, R9。

SYM_FUNC_START(__vmx_vcpu_run)
    push %_ASM_BP
    mov  %_ASM_SP, %_ASM_BP
#ifdef CONFIG_X86_64
    push %r15
    push %r14
    push %r13
    push %r12
#else
    push %edi
    push %esi
#endif
    push %_ASM_BX

    /*
     * Save @regs, _ASM_ARG2 may be modified by vmx_update_host_rsp() and
     * @regs is needed after VM-Exit to save the guest's register values.
     */
    push %_ASM_ARG2

    /* Copy @launched to BL, _ASM_ARG3 is volatile. */
    mov %_ASM_ARG3B, %bl

    /* Adjust RSP to account for the CALL to vmx_vmenter(). */
    lea -WORD_SIZE(%_ASM_SP), %_ASM_ARG2
    call vmx_update_host_rsp

    /* Load @regs to RAX. */
    mov (%_ASM_SP), %_ASM_AX

    /* Check if vmlaunch or vmresume is needed */
    testb %bl, %bl

    /* Load guest registers.  Don't clobber flags. */
    mov VCPU_RCX(%_ASM_AX), %_ASM_CX
    mov VCPU_RDX(%_ASM_AX), %_ASM_DX
    mov VCPU_RBX(%_ASM_AX), %_ASM_BX
    mov VCPU_RBP(%_ASM_AX), %_ASM_BP
    mov VCPU_RSI(%_ASM_AX), %_ASM_SI
    mov VCPU_RDI(%_ASM_AX), %_ASM_DI
#ifdef CONFIG_X86_64
    mov VCPU_R8 (%_ASM_AX),  %r8
    mov VCPU_R9 (%_ASM_AX),  %r9
    mov VCPU_R10(%_ASM_AX), %r10
    mov VCPU_R11(%_ASM_AX), %r11
    mov VCPU_R12(%_ASM_AX), %r12
    mov VCPU_R13(%_ASM_AX), %r13
    mov VCPU_R14(%_ASM_AX), %r14
    mov VCPU_R15(%_ASM_AX), %r15
#endif
    /* Load guest RAX.  This kills the @regs pointer! */
    mov VCPU_RAX(%_ASM_AX), %_ASM_AX

    /* Enter guest mode */
    call vmx_vmenter

Hint

关于 SYM_FUNC_START 这个宏，详见 assembler annotations1

在调用 vmx_vmenter 进入 guest 之前，要做的就是保存 host 状态并加载由 KVM 保存的 guest 状态，主要是 VMCS 中没有的通用寄存器。

首先将 host 寄存器压栈保存，然后从 vcpu->arch.regs 数组恢复 guest 寄存器。另外就是 vmx->loaded_vmcs->lauched 变量，会决定 VM Entry 的方式是 vmresume 还是 vmlaunch，区别在于是否在同一物理 CPU 上运行。

SYM_FUNC_START_LOCAL(vmx_vmenter)
    /* EFLAGS.ZF is set if VMCS.LAUNCHED == 0 */
    je 2f

1:  vmresume
    ret

2:  vmlaunch
    ret

3:  cmpb $0, kvm_rebooting
    je 4f
    ret
4:  ud2

    _ASM_EXTABLE(1b, 3b)
    _ASM_EXTABLE(2b, 3b)

SYM_FUNC_END(vmx_vmenter)

Todo

这里的 __ASM_EXTABLE 涉及 exception table 机制，即如果 1b 和 2b 处发生异常，就跳转到 3b 处。后面可以详细看看

而当成功完成 VM Entry 之后，当 VM Exit 时，控制流会跳转到 vmx_vmexit，这是因为 VMCS 中的 host RIP 被设置到此处。

// arch/x86/kvm/vmx/vmx.c
void vmx_set_constant_host_state(struct vcpu_vmx *vmx) {
  ...
    vmcs_writel(HOST_RIP, (unsigned long)vmx_vmexit); /* 22.2.5 */
  ...
}

// arch/x86/kvm/vmx/vmenter.S
SYM_FUNC_START(vmx_vmexit)
#ifdef CONFIG_RETPOLINE
    ALTERNATIVE "jmp .Lvmexit_skip_rsb", "", X86_FEATURE_RETPOLINE
    /* Preserve guest's RAX, it's used to stuff the RSB. */
    push %_ASM_AX

    /* IMPORTANT: Stuff the RSB immediately after VM-Exit, before RET! */
    FILL_RETURN_BUFFER %_ASM_AX, RSB_CLEAR_LOOPS, X86_FEATURE_RETPOLINE

    /* Clear RFLAGS.CF and RFLAGS.ZF to preserve VM-Exit, i.e. !VM-Fail. */
    or $1, %_ASM_AX

    pop %_ASM_AX
.Lvmexit_skip_rsb:
#endif
    ret
SYM_FUNC_END(vmx_vmexit)

这里要做的就是在 VM Exit 后的第一时间填充覆盖 RSB，防御对 VM 的 Spectre-type 攻击。host 栈没变，之后的 ret 返回到 __vmx_vcpu_run 中继续执行，这里要做的就是保存 guest 状态并从栈中恢复 host 状态。之后就返回继续执行 vmx_vcpu_run 的后半部分，根据 exit_reason 处理 VM Exit 等。
