VMX Instruction Reference*

Intel SDM Vol.3C Chapter 29

Tldr

总结整理 VMX 扩展指令集。

Overview*

VMX 支持处理器硬件虚拟化，系统软件层充当多个 guest 软件环境的 host。VMX 指令集扩展包括五个管理 VMCS 的指令，四个管理 VMX 操作的指令，两个 TLB 管理指令和两个由 guest 软件使用的指令。

VMCS 维护指令总结：

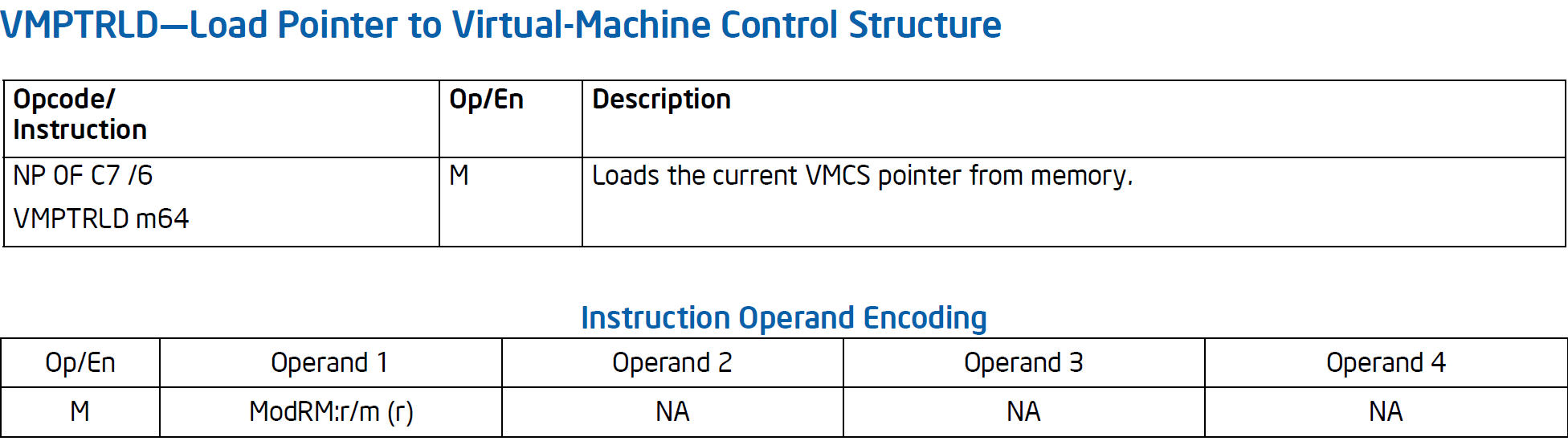

vmptrld m64：以 64 位内存地址为源操作数，使操作数引用的 VMCS 处于 active 和 current 状态，将该操作数加载到 current VMCS 指针，基于引用的 VMCS 区域中的 VMCS 数据区建立 current VMCS。引用的 VMCS 处于 active 状态，逻辑处理器可以在处理器上维护 VMCS 中的一些数据。

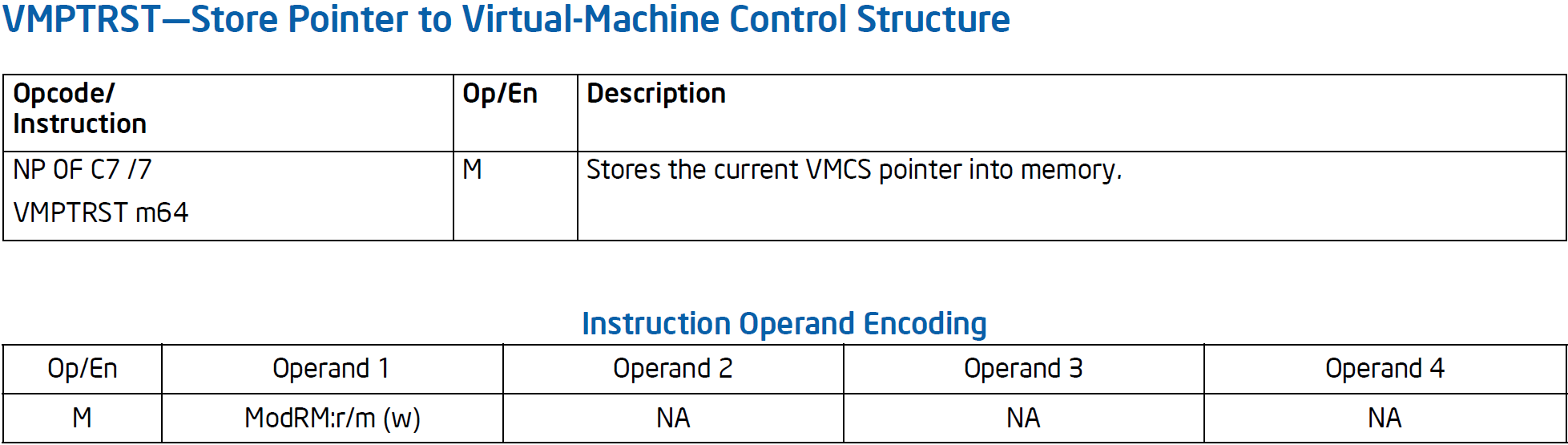

vmptrst m64：以 64 位内存地址为目标操作数，将 current VMCS 指针存到目标操作数。
vmclear m64：以 64 位内存地址为操作数，将操作数引用的 VMCS 状态设置为 clear&inactive，确保 VMCS 的数据被写入引用的 VMCS 区域中的 VMCS 数据区。如果操作数与 current VMCS 指针相同，则该指针无效。

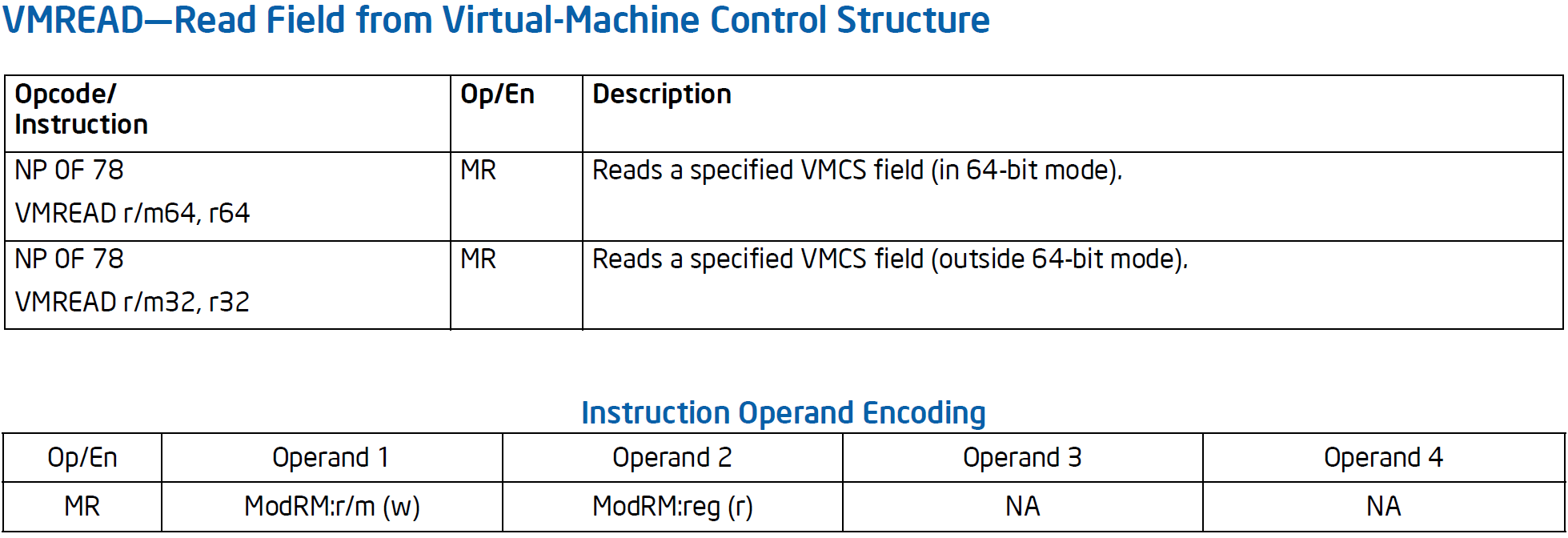

vmread r/m64, r64 | vmread r/m32, r32：从 VMCS 读取字段（字段编码在寄存器操作数中给出），并将其存储到另一个寄存器或内存地址目标操作数中。

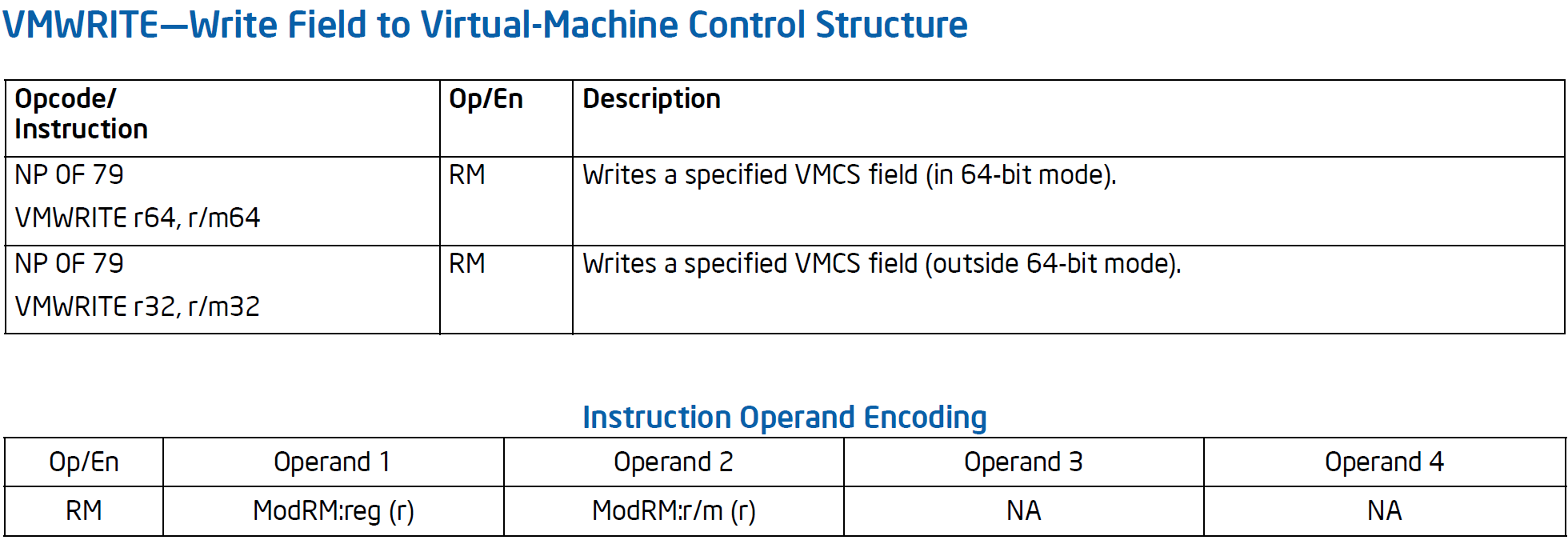

vmwrite r/m64, r64 | vmwrite r/m32, r32：向 VMCS 写入字段（字段编码由寄存器操作数给出），源操作数由另一个寄存器或内存地址操作数指定。

VMX 管理指令总结：

vmlaunch/vmresume：启动 current VMCS 对应的虚拟机，触发 VM Entry，控制流转换到虚拟机。

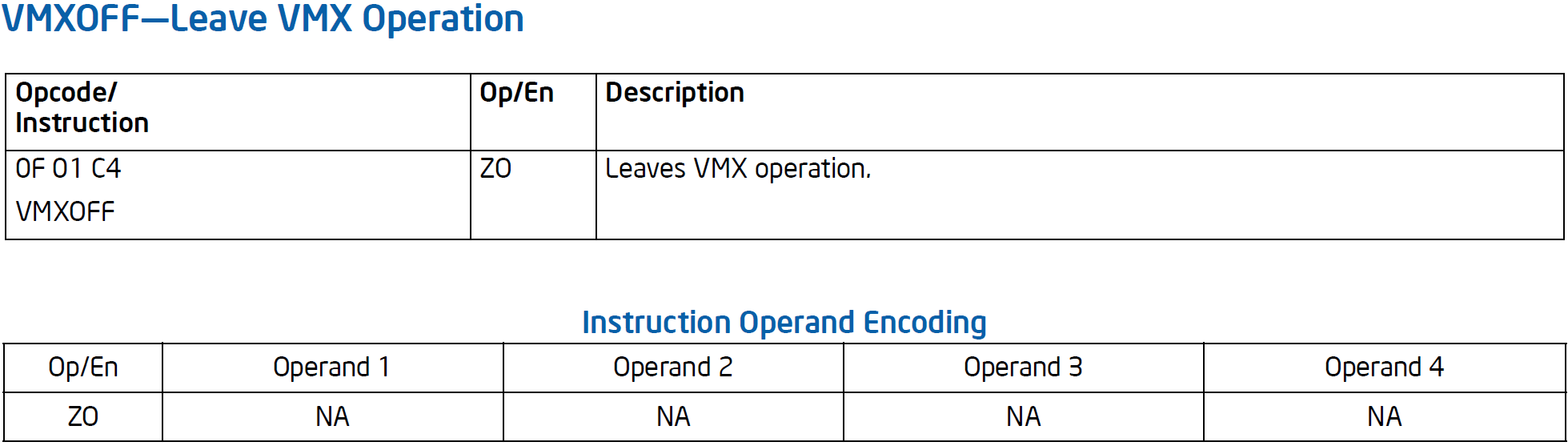

vmxoff：处理器离开 VMX 操作模式。

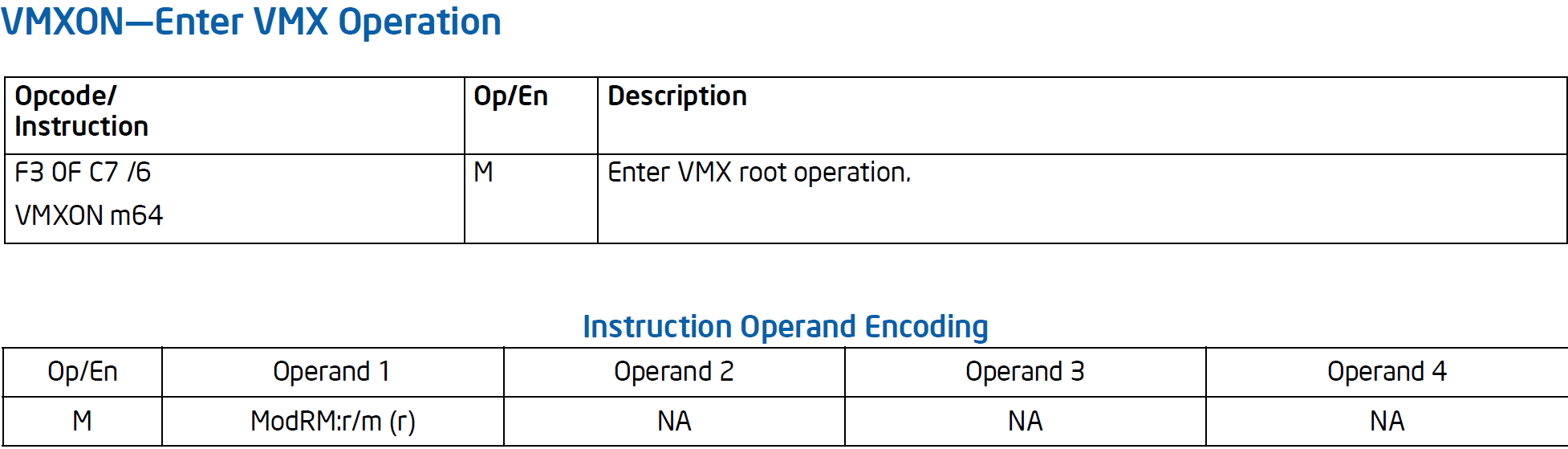

vmxon m64：以 64 位内存地址为源操作数，使逻辑处理器进入 VMX root 模式，并使用操作数引用的内存内容支持 VMX 模式。

VMX 特定的 TLB 管理指令总结：

invept r64, m128 | invept r32, m128：使 EPT 派生的 TLB 和分页结构缓存中的条目无效。
invvpid 64, m128 | invvpid r32, m128：使基于 VPID 的 TLB 和分页结构缓存条目无效。

guest 可用的指令总结：

vmcall：VMX non-root 模式的软件可以调用 VMM 服务，触发 VM Exit，控制流转换到 VMM。
vmfunc：VMX non-root 模式的软件在不触发 VM Exit 的情况下调用 VM 功能（由 VMX root 模式中的软件启用和配置的处理器功能）。

Conventions*

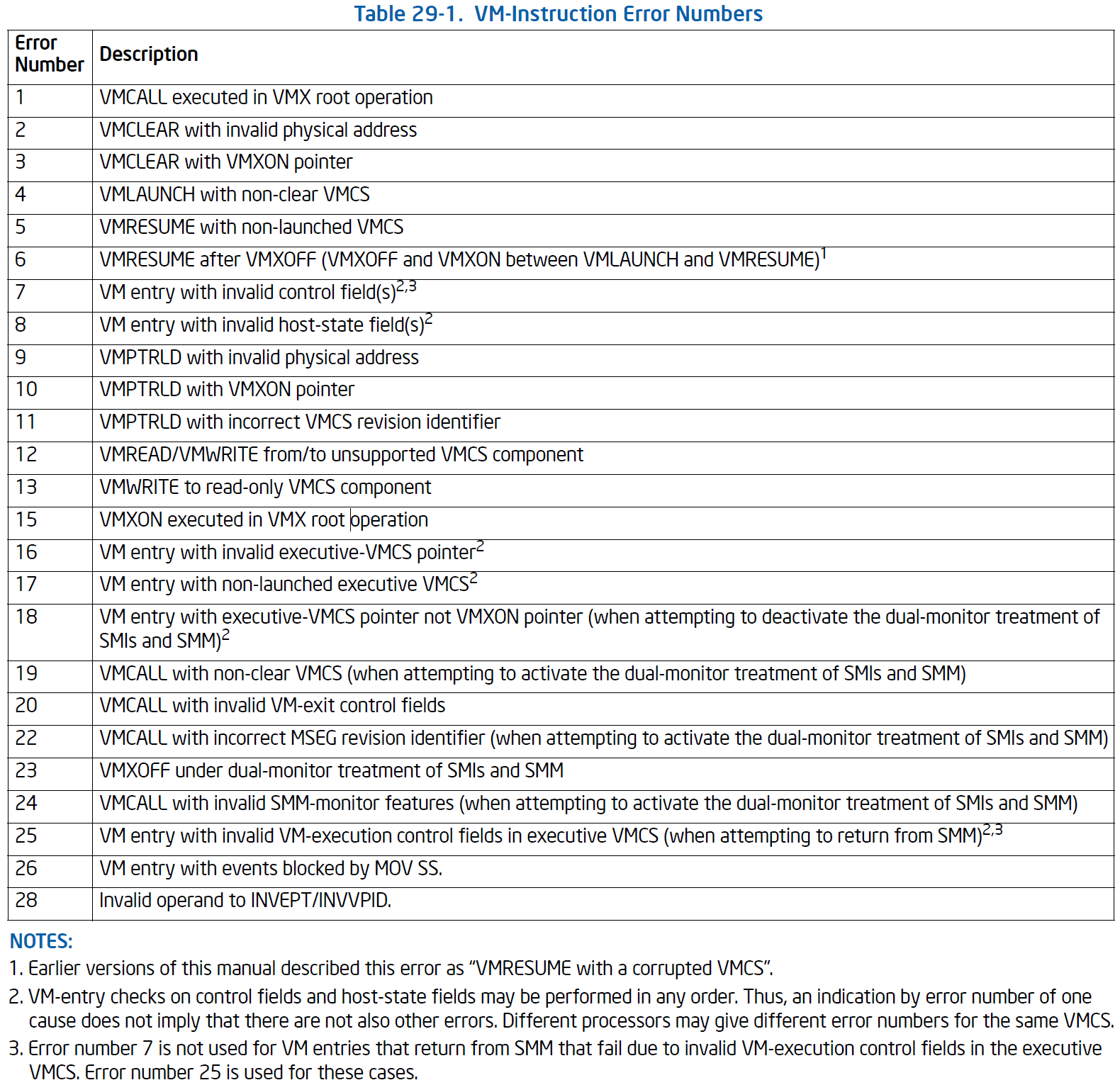

VMX 指令操作使用 Vmexit 伪函数，指示逻辑处理器触发 VM Exit。还是用伪函数 VMsucceed, VMfail, VMfailInvalid 和 VMfailValid。这些伪函数通过在 RFLAGS 中设置或请求标志位，在某些情况下写入 VM 指令错误字段来表示指令成功或失败。

VMsucceed:
  CF := 0;
  PF := 0;
  AF := 0;
  ZF := 0;
  SF := 0;
  OF := 0;

VMfail(ErrorNumber):
  IF VMCS pointer is valid
    THEN VMfailValid(ErrorNumber);
    ELSE VMfailInvalid;
  FI;

VMfailInvalid:
  CF := 1;
  PF := 0;
  AF := 0;
  ZF := 0;
  SF := 0;
  OF := 0;

VMfailValid(ErrorNumber):// executed only if there is a current VMCS
  CF := 0;
  PF := 0;
  AF := 0;
  ZF := 1;
  SF := 0;
  OF := 0;
  Set the VM-instruction error field to ErrorNumber;

VMX Instructions*

VMX 指令的细节描述。

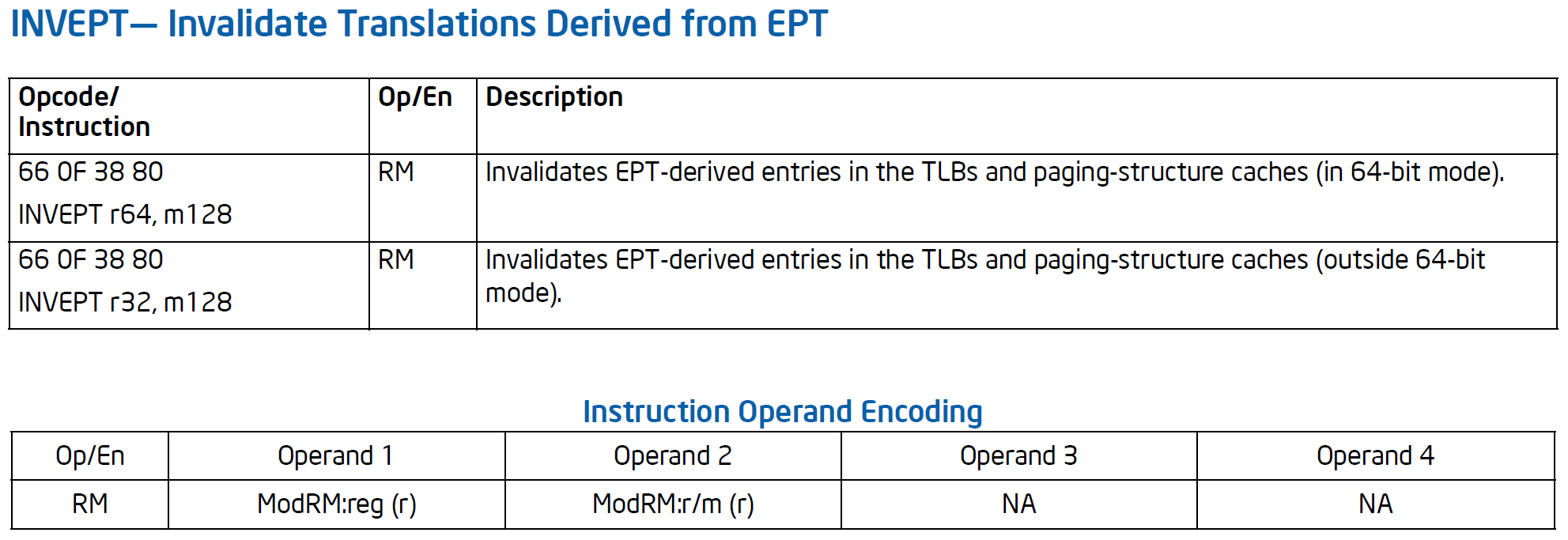

INVEPT: Invalidate Tranlations Derviced from EPT*

使 EPT 派生的 TLB 和分页结构缓存中的映射无效，基于寄存器操作数中指定的 INVEPT 类型和内存操作数中指定的 INVEPT 描述符。

INVEPT 类型有两种：

单个上下文无效：INVEPT 类型为 1，逻辑处理器使与 INVEPT 描述符中指定的 EPTP 指针 51-12 位相关联的所有映射无效。
全局无效：INVEPT 类型为 2，逻辑处理器将与所有 EPTP 相关联的映射无效。
对于不支持的 INVEPT 类型，指令失败。

INVEPT 使指示的 EPTP 的所有指定映射无效，无视这些映射可能与之关联的 VPID 和 PCID 值。

INVEPT 描述符包含 128 位，其中低 64 位为 EPTP 值。

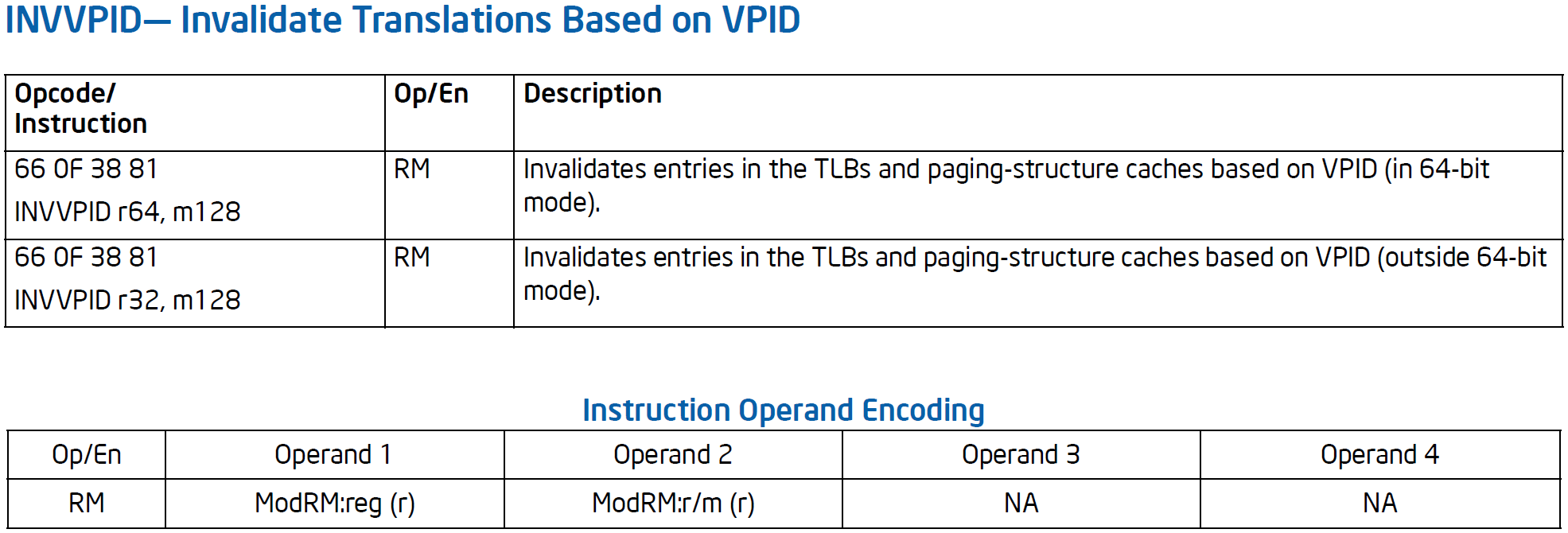

INVVPID： Invalidate Translations Based on VPID*

使基于 VPID 的 TLB 和分页结构缓存中的映射无效，基于寄存器操作数指定的 INVVPID 类型和内存操作数中指定的 INVVPID 描述符。

INVVPID 类型有两种：

单个地址失效：INVVPID 类型为 0，逻辑处理器使 INVVPID 描述符中指定的线性地址和 VPID 的映射无效。
单个上下文无效：INVVPID 类型为 1，逻辑处理器使 INVVPID 描述符中指定的 VPID 标记的所有映射无效。
所有上下文无效：INVVPID 类型为 2，逻辑处理器使除 VPID 0000H 外所有 VPID 标记的所有映射无效。
单个上下文无效，保留全局转换：INVVPID 为 3，逻辑处理器使 INVVPID 描述符中指定的 VPID 标记的所有映射无效，全局转换除外。
对于不支持的 INVVPID 类型，指令失败。

INVVPID 使指示的 VPID 的所有指定映射无效，无视这些映射可能与之关联的 EPTP 和 PCID 值。

INVVPID 描述符包含 128 位，高 64 位为线性地址，低 16 位为 VPID。

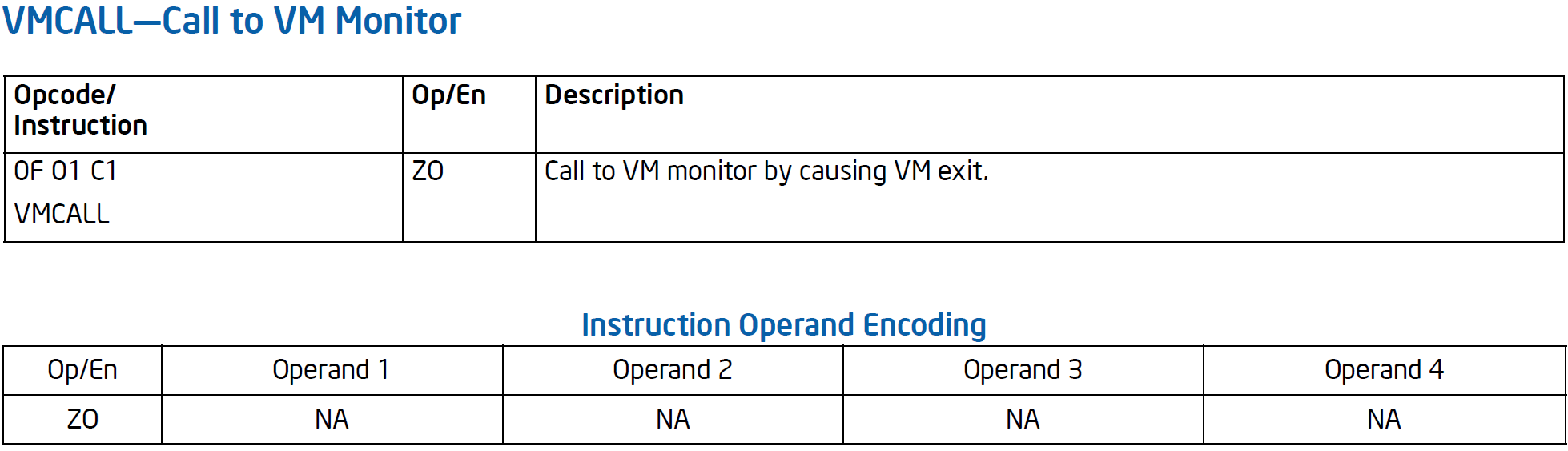

VMCALL: Call to VM Monitor*

指令允许 guest 软件向底层 VMM 调用服务，此类调用的详细信息是特定于 VMM 的；指令仅导致 VM Exit，注册适当的 exit reason。

在 VMX root 模式使用此指令会调用 SMM Monitor，将激活系统管理中断 SMI 和系统管理模式 SMM，如果尚未激活。

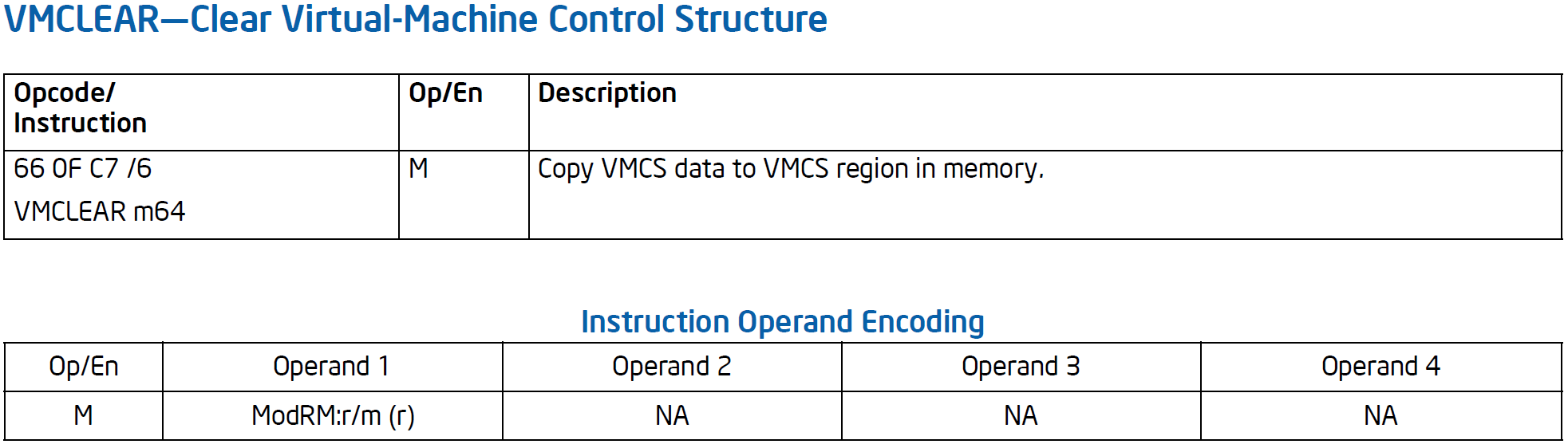

VMCLEAR: Clear VMCS*

指令适用于 VMCS 区域位于操作数中包含的物理地址的 VMCS，确保 VMCS 数据（其中的一些数据正由处理器维护）复制到内存中的 VMCS 区域。还会初始化部分 VMCS，如将状态设置为 clear。

操作数始终为 64 位内存地址，如果操作数与 current VMCS 指针相同，则该指针无效，设置为 FFFFFFFF_FFFFFFFFH。

VMCLEAR 指令可能不会显式地将任何 VMCS 数据写入内存，指令执行之前，数据可能已经驻留在内存中。

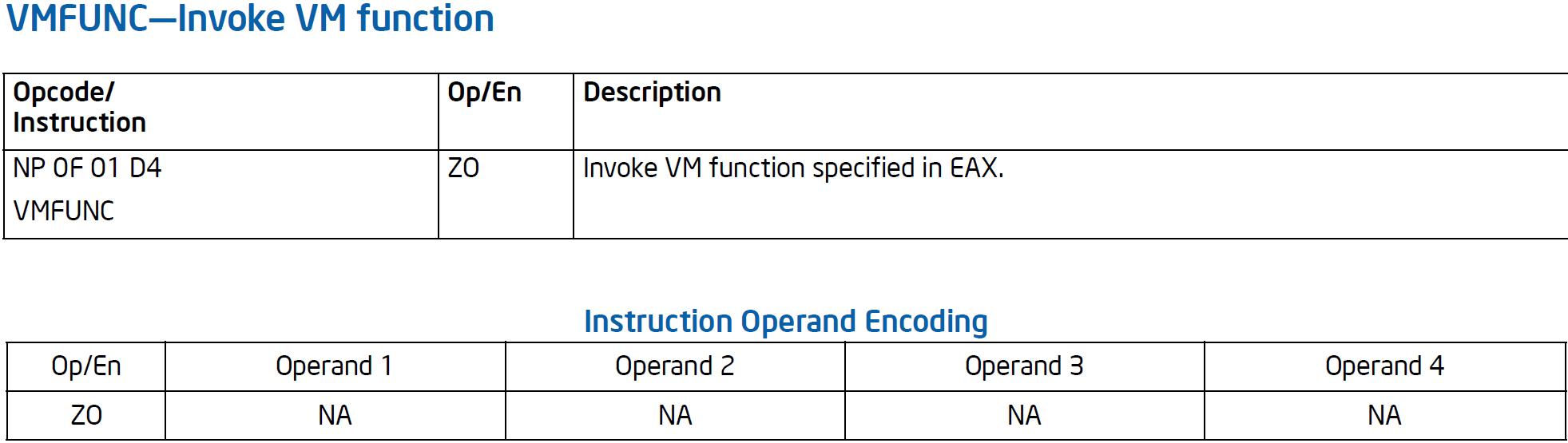

VMFUNC: Invoke VM function*

指令允许 VMX non-root 模式软件调用 VM 功能，由 VMX root 模式的软件启用和配置的处理器功能。EAX 值为要调用的特定 VM 功能。

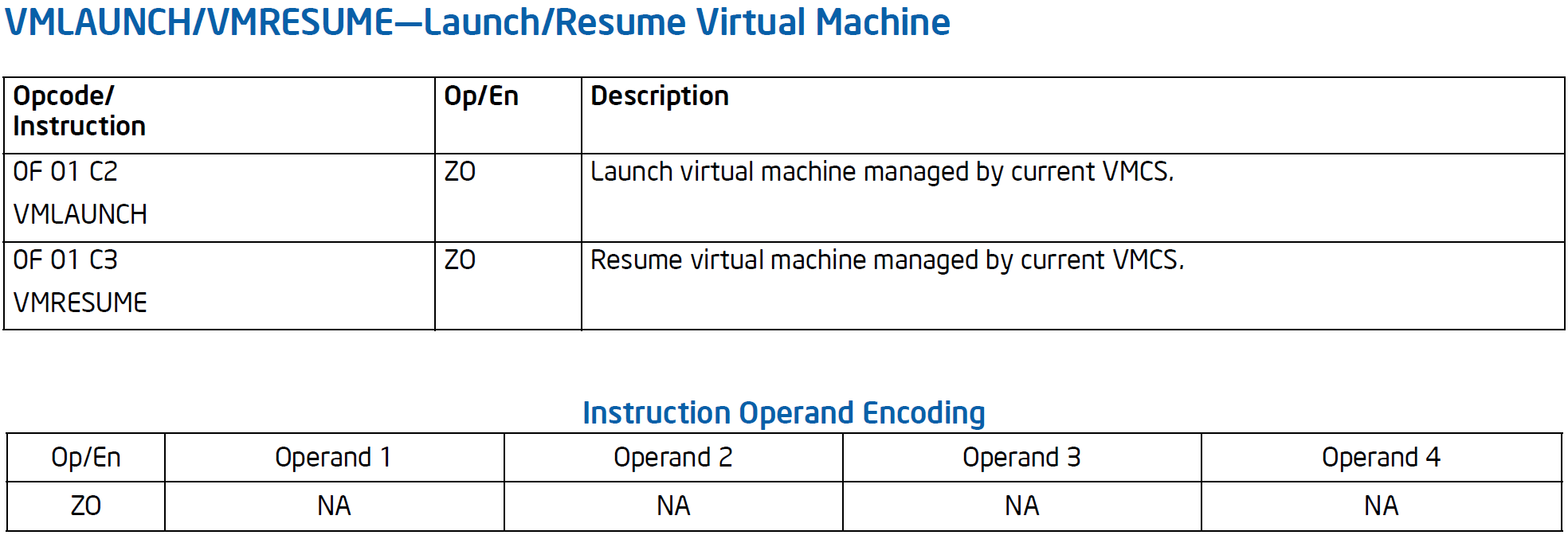

VMLAUNCH/VMRESUME: Launch/Resume Virtual Machine*

触发作用域 current VMCS 的 VM Entry：

如果 current VMCS 状态不是 clear，VMLAUNCH 会失败。指令执行成功会把状态置为 launched。
如果 current VMCS 状态不是 launched，VMRESUME 会失败。

VM Entry 中，逻辑处理器会执行一系列一致性检查，未通过对 VMX 控制位或 host 状态区域的检查，会将控制位传递给之后的指令。如果这些通过但对 guest 状态区域中的检查失败，则逻辑处理器将从 VMCS 的 host 状态区域加载状态，将控制权传递给 host 状态区域中的 RIP 字段指向的指令。

当 MOV SS 和 POP SS 屏蔽了事件时，不允许 VM Entry。
